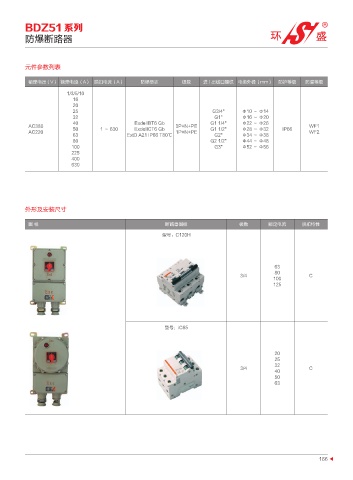

BDZ51 系列
          防爆断路器




          元件参数列表


           额定电压(V) 额定电流(A) 脱扣电流(A)              防爆标志          极数      进 / 出线口螺纹  电缆外径(mm)      防护等级     防腐等级
                        1/3/5/10
                          16
                          20
                          25                                             G3/4"     Φ10 ~ Φ14
                          32                                             G1"       Φ16 ~ Φ20
                          40                  ExdeIIBT6 Gb              G1 1/4"    Φ22 ~ Φ26
           AC380          50       1 ~ 630    ExdeIICT6 Gb  3P+N+PE     G1 1/2"    Φ28 ~ Φ32    IP66     WF1
           AC220                                            1P+N+PE                                      WF2
                          63                ExtD A21 IP66 T80℃           G2"       Φ34 ~ Φ38
                          80                                            G2 1/2"    Φ44 ~ Φ48
                         100                                             G3"       Φ52 ~ Φ56
                         225
                         400
                         630







          外形及安装尺寸


           图 样                                           断路器图样                    极数        额定电流       脱扣特性
                                                        型号:C120H





                                                                                              63
                                                                                              80
                                                                                  3/4                    C
                                                                                             100
                                                                                             125






                                                         型号:iC65




                                                                                              20
                                                                                              25
                                                                                              32
                                                                                  3/4                    C
                                                                                              40
                                                                                              50
                                                                                              63
