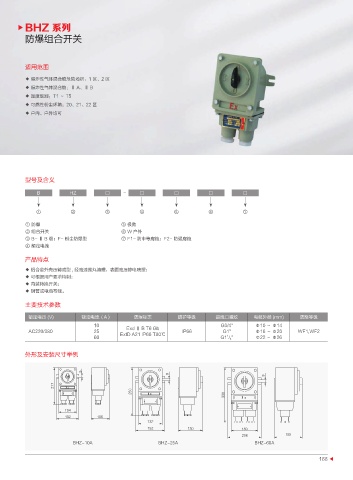

Page 179 - 辽宁环盛电器有限公司

BHZ 系列
防爆组合开关

适用范围

◆ 爆炸性气体混合物危险场所：1 区、2 区
◆ 爆炸性气体混合物：Ⅱ A、Ⅱ B
◆ 温度级别：T1 ～ T5
◆ 可燃性粉尘环境：20、21、22 区
◆ 户内、户外均可

型号及含义

B HZ □ - □ □ □ □

① ② ③ ④ ⑤ ⑥ ⑦

① 防爆 ⑤ 极数
② 组合开关 ⑥ W 户外
③ B- Ⅱ B 级；F- 粉尘防爆型 ⑦ F1- 防中等腐蚀；F2- 防强腐蚀
④ 额定电流

产品特点
◆ 铝合金外壳压铸成型 , 经高速抛丸清理，表面高压静电喷塑；
◆ 可根据用户要求特制；
◆ 内装转换开关；
◆ 钢管或电缆布线。
主要技术参数

额定电压 (V) 额定电流（A） 防爆标志 防护等级 进线口螺纹 电缆外径 (mm) 防腐等级
10 G3/4" Φ10 ～ Φ14
Exd Ⅱ B T6 Gb
AC220/380 25 ExtD A21 IP66 T80℃ IP66 G1" Φ16 ～ Φ20 WF1,WF2
1
60 G1 / 4 " Φ22 ～ Φ26
外形及安装尺寸举例

#); " #); " #); "

168
