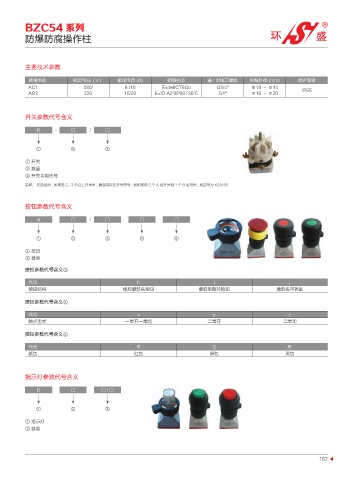

P. 173

BZC54 系列
          防爆防腐操作柱




          主要技术参数

           使用类别           额定电压(V)        额定电流 (A)         防爆标志         进 / 出线口螺纹     电缆外径 (mm)       防护等级
           AC1               380/          6 /10        ExdeIICT6Gb       G3/4"       Φ10 ~ Φ14        IP65
           AC3               220           15/20     ExtD A21IP66T80℃      G1"        Φ16 ~ Φ20



          开关参数代号含义

              K    -     □     /     □

             ①           ②          ③


          ① 开关
          ② 数量
          ③ 开关功能代号
          说明: 在选型时 , 如果选 2、3 个以上开关时 , 请连续标注开关符号 , 例如选用 2 个 A 型开关和 1 个 B 型开关 , 则应写为 K2A/1B



          按钮参数代号含义

              A          □     /     □          □           □

             ①           ②          ③           ④           ⑤

          ① 按钮
          ② 数量
          按钮参数代号含义③

           代号                                  h                         i                         j
           按钮结构                            橡胶蘑菇头按钮                  蘑菇型自持按钮                   蘑菇头带钥匙

          按钮参数代号含义④

           代号                                  x                         y                        z
           触点型式                            一常开一常闭                      二常开                       二常闭

          按钮参数代号含义⑤
           代号                                  R                         G                        B
           颜色                                 红色                        绿色                       黑色



          指示灯参数代号含义

             D           □         □/□

             ①           ②          ③

          ① 指示灯
          ② 数量




                                                                                                             162
