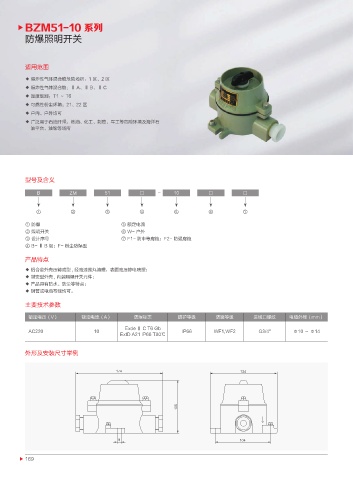

BZM51-10 系列
防爆照明开关

适用范围

◆ 爆炸性气体混合物危险场所：1 区、2 区
◆ 爆炸性气体混合物：Ⅱ A、Ⅱ B、Ⅱ C
◆ 温度级别：T1 ～ T6
◆ 可燃性粉尘环境：21、22 区
◆ 户内、户外均可
◆ 广泛用于石油开采、炼油、化工、制药、军工等危险环境及海洋石
油平台、油轮等场所

型号及含义

B ZM 51 □ - 10 □ □

① ② ③ ④ ⑤ ⑥ ⑦

① 防爆 ⑤ 额定电流
② 照明开关 ⑥ W- 户外
③ 设计序号 ⑦ F1- 防中等腐蚀；F2- 防强腐蚀
④ B- Ⅱ B 级；F- 粉尘防爆型

产品特点
◆ 铝合金外壳压铸成型 , 经高速抛丸清理，表面高压静电喷塑；
◆ 增安型外壳 , 内装隔爆开关元件；
◆ 产品具有防水、防尘等特点；
◆ 钢管或电缆布线均可。
主要技术参数

额定电压（V） 额定电流（A） 防爆标志 防护等级 防腐等级 进线口螺纹 电缆外径（mm）

Exde Ⅱ C T6 Gb
AC220 10 IP66 WF1,WF2 G3/4" Φ10 ～ Φ14
ExtD A21 IP66 T80℃

外形及安装尺寸举例

169
