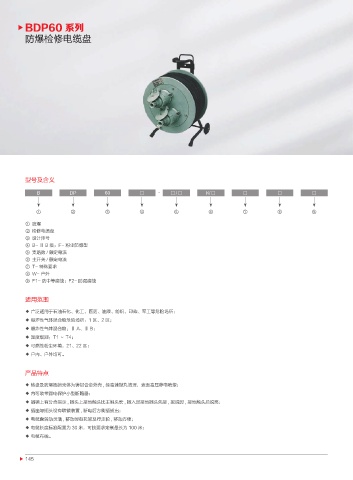

BDP60 系列
防爆检修电缆盘

型号及含义

B DP 60 □ - □/□ K/ □ □ □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
① 防爆
② 检修电缆盘
③ 设计序号
④ B- Ⅱ B 级；F- 粉尘防爆型
⑤ 支路数 / 额定电流
⑥ 主开关 / 额定电流
⑦ T- 特殊要求
⑧ W- 户外
⑨ F1- 防中等腐蚀；F2- 防强腐蚀

适用范围

◆ 广泛适用于石油石化、化工、医药、油漆、纺织、印染、军工等危险场所；
◆ 爆炸性气体混合物危险场所：1 区、2 区；
◆ 爆炸性气体混合物：Ⅱ A、Ⅱ B；
◆ 温度级别：T1 ～ T4；
◆ 可燃性粉尘环境：21、22 区；
◆ 户内、户外均可。

产品特点
◆ 转盘及防爆插销壳体为铸铝合金外壳 , 经高速抛丸清理，表面高压静电喷塑；
◆ 内可装带漏电保护小型断路器；
◆ 插销上有分合指示 , 插头上接地触头比主触头长 , 插入时接地插头先接 , 拔脱时 , 接地触头后脱离；
◆ 插座与插头设有联锁装置 , 断电后方能插拔出；
◆ 电缆盘转动灵活 , 移动时有托架及行走轮 , 移动方便；
◆ 电缆长度标准配置为 30 米，可按要求定制最长为 100 米；
◆ 电缆布线。

145
