P. 153

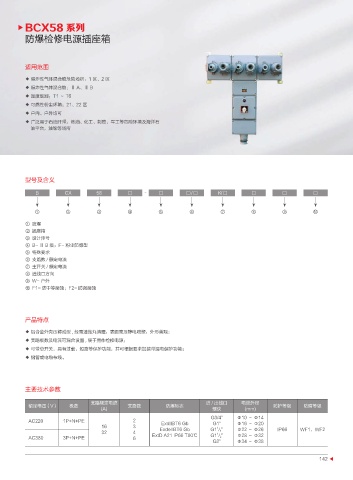

BCX58 系列
          防爆检修电源插座箱




          适用范围

          ◆ 爆炸性气体混合物危险场所:1 区、2 区
          ◆ 爆炸性气体混合物:Ⅱ A、Ⅱ B
          ◆ 温度级别:T1 ~ T6
          ◆ 可燃性粉尘环境:21、22 区
          ◆ 户内、户外均可
          ◆ 广泛用于石油开采、炼油、化工、制药、军工等危险环境及海洋石
           油平台,油轮等场所









          型号及含义

             B         CX         58        □     -    □        □/□        K/ □       □         □          □


             ①         ②          ③         ④         ⑤          ⑥         ⑦          ⑧         ⑨          ⑩
          ①  防爆
          ②  插座箱
          ③  设计序号
          ④  B- Ⅱ B 级;F- 粉尘防爆型
          ⑤  特殊要求
          ⑥  支路数 / 额定电流
          ⑦  主开关 / 额定电流
          ⑧  进线口方向
          ⑨  W- 户外
          ⑩  F1- 防中等腐蚀;F2- 防强腐蚀





          产品特点
          ◆ 铝合金外壳压铸成型 , 经高速抛丸清理,表面高压静电喷塑,外形美观;
          ◆ 支路极数及电流可混合设置 , 便于用作检修电源;
          ◆ 可带总开关,具有过载、短路等保护功能,并可根据要求加装带漏电保护功能;
          ◆ 钢管或电缆布线。




          主要技术参数

                                支路额定电流                                 进 / 出线口    电缆外径
           额定电压(V)      极数                  支路数          防爆标志                                防护等级      防腐等级
                                   (A)                                   螺纹         (mm)
                                                                        G3/4"    Φ10 ~ Φ14
           AC220      1P+N+PE                 2        ExdIIBT6 Gb       G1"     Φ16 ~ Φ20
                                   16         3        ExdeIIBT6 Gb     G1 / 4 "  Φ22 ~ Φ26    IP66   WF1,WF2
                                                                          1
                                   32         4                           1
           AC380      3P+N+PE                 6     ExtD A21 IP66 T80℃  G1 / 2 "  Φ28 ~ Φ32
                                                                         G2"     Φ34 ~ Φ38
