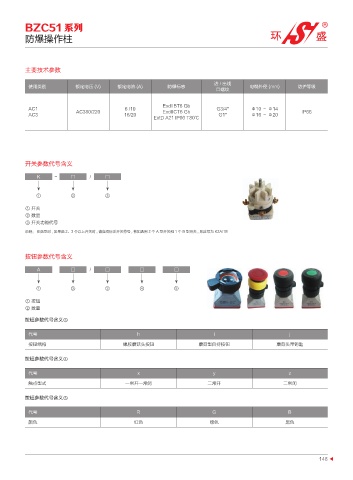

BZC51 系列
          防爆操作柱





          主要技术参数

                                                                         进 / 出线
           使用类别           额定电压 (V)       额定电流 (A)         防爆标志                       电缆外径 (mm)       防护等级
                                                                          口螺纹

                                                        ExdIIBT6 Gb
           AC1             AC380/220       6 /10        ExdIICT6 Gb       G3/4"       Φ10 ~ Φ14        IP66
           AC3                             16/20                           G1"        Φ16 ~ Φ20
                                                     ExtD A21 IP66 T80℃







          开关参数代号含义

              K    -     □     /     □

             ①           ②          ③

          ① 开关
          ② 数量
          ③ 开关功能代号
          说明: 在选型时 , 如果选 2、3 个以上开关时 , 请连续标注开关符号 , 例如选用 2 个 A 型开关和 1 个 B 型开关 , 则应写为 K2A/1B



          按钮参数代号含义

              A          □     /     □          □           □


             ①           ②          ③           ④           ⑤

          ① 按钮
          ② 数量
          按钮参数代号含义③


           代号                                  h                         i                         j
           按钮结构                            橡胶蘑菇头按钮                  蘑菇型自持按钮                   蘑菇头带钥匙

          按钮参数代号含义④

           代号                                  x                         y                        z
           触点型式                            一常开一常闭                      二常开                       二常闭

          按钮参数代号含义⑤

           代号                                  R                         G                        B
           颜色                                 红色                        绿色                       黑色
