P. 151

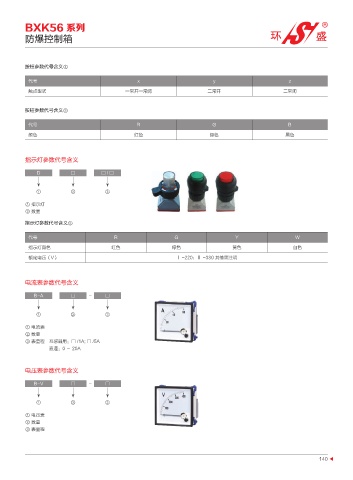

BXK56 系列
          防爆控制箱




          按钮参数代号含义④

           代号                                  x                         y                        z

           触点型式                            一常开一常闭                      二常开                       二常闭

          按钮参数代号含义⑤


           代号                                  R                         G                        B
           颜色                                 红色                        绿色                       黑色



          指示灯参数代号含义

             D           □         □/□


             ①           ②          ③
          ① 指示灯
          ② 数量
          指示灯参数代号含义③

           代号                           R                   G                   Y                    W

           指示灯颜色                       红色                  绿色                  黄色                   白色
           额定电压(V)                                          Ⅰ -220;Ⅱ -380 其他需注明



          电流表参数代号含义

            B-A          □     -     □

             ①           ②          ③

          ① 电流表
          ② 数量
          ③ 表量程 互感器用:□ /1A; □ /5A
                直通:0 ~ 20A


          电压表参数代号含义

            B-V          □     -     □


             ①           ②          ③

          ① 电压表
          ② 数量
          ③ 表量程




                                                                                                             140
