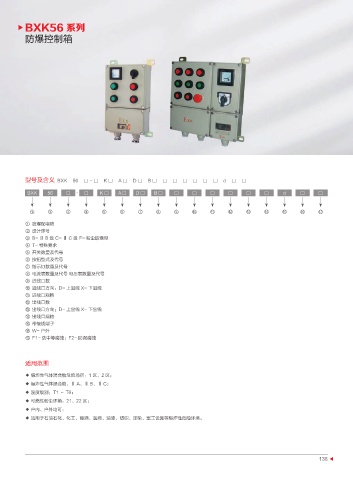

BXK56 系列
防爆控制箱

型号及含义 BXK 56 □ - □ K □ A □ D □ B □ □ □ □ □ □ □ d □ □
BXK 56 □ - □ K□ A□ D□ B□ □ □ □ □ □ □ d □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰
① 防爆配电箱
② 设计序号
③ B- Ⅱ B 级 C- Ⅱ C 级 F- 粉尘防爆型
④ T- 特殊要求
⑤ 开关数量及代号
⑥ 按钮型式及代号
⑦ 指示灯数量及代号
⑧ 电流表数量及代号 电压表数量及代号
⑨ 进线口数
⑩ 进线口方向：D- 上进线 X- 下进线
⑪ 进线口规格
⑫ 出线口数
⑬ 出线口方向：D- 上出线 X- 下出线
⑭ 出线口规格
⑮ 带接线端子
⑯ W- 户外
⑰ F1- 防中等腐蚀；F2- 防强腐蚀

适用范围
◆ 爆炸性气体混合物危险场所：1 区、2 区；
◆ 爆炸性气体混合物：Ⅱ A、Ⅱ B、Ⅱ C；
◆ 温度级别：T1 ～ T6；
◆ 可燃性粉尘环境：21、22 区；
◆ 户内、户外均可；
◆ 适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、军工设施等爆炸性危险环境。
