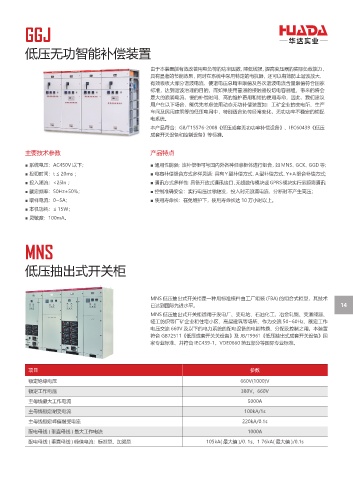

Page 19 - 江西宜春市华达实业有限公司

GGJ

低压无功智能补偿装置

由于本装置能有效改善用电负荷的功率因数，降低线损，提高变压器的实际负载能力，
具有显著的节能效果，同时在系统中采用特定的电抗器，还可以有效防止谐波放大、
有效吸收大部分谐波电流，使谐电压总畸率限值及各次谐波电流含量限值符合国家
标准，达到谐波治理的目的。而如果使用普通的接触器投切电容器组，带来的将会
是大的浪涌电流，慢的补偿时间、高的维护费用和短的使用寿命，因此，我们建议
用户在以下场合，能优先考虑使用动态无功补偿装置如：工矿企业的变电所、生产
车间及民用建筑等的低压电网中，特别适合负荷经常变化，无功功率不稳定的输配
电系统。
本产品符合：G8/T15576-2008《低压成套无功功率补偿设备》、IEC60439《低压
成套开关设备和控制设备》等标准。

主要技术参数 产品特点

■ 系统电压：AC450V 以下； ■ 通用性能强：该补偿柜可与国内外各种任意柜体进行组合，如 MNS、GCK、GGD 等；
■ 投切时间：t ≤ 20ms ； ■ 电容补偿组合方式多样灵活：具有 Y 型补偿方式、A 型补偿方式、Y+A 组合补偿方式；
■ 投入涌流：<25ln ； ■ 通讯方式多样性：具备开放式通讯接口，无线数传模块或GPRS模块实行远距离通讯；
■ 额定频率：50Hz±50%； ■ 控制准确安全：实行电压过零触发，投入时无浪涌电流，分断时不产生高压；
■ 取样电流：0~5A； ■ 使用寿命长：在免维护下，使用寿命长达 10 万小时以上。
■ 本机功耗：≤ 15W；
■ 灵敏度：100mA。

MNS

低压抽出式开关柜

MNS 低压抽出式开关柜是一种用标准模件由工厂组装 (FBA) 的组合式柜型，其技术
已达到国际先进水平。 14
MNS 低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、
轻工纺织等厂矿企业和住宅小区、高层建筑等场所、作为交流 50~60Hz，额定工作
电压交流 660V 及以下的电力系统的配电设备的电能转换、分配及控制之用。本装置
符合 GB72511《低压成套开关关设备》及 JB/T9961《低压抽出式成套开关设备》国
家专业标准、并符合 IEC439-1、VDE0660 第五部分等国际专业标准。

项目 参数

额定绝缘电压 660V(1000)V
额定工作电压 380V、660V
主母线最大工作电流 5000A
主母线额定耐受电流 100kA/1s
主母线额定峰值耐受电流 220kA/0.1s
配电母线 ( 垂直母线 ) 最大工作电流 1000A
配电母线 ( 垂直母线 ) 峰值电流：标准型、加强型 105kA( 最大值 )/0. 1s、1 76kA( 最大值 )/0.1s
