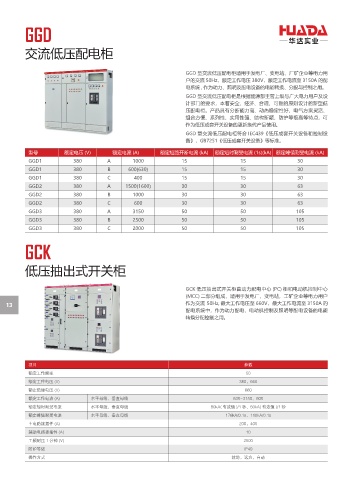

GGD

交流低压配电柜

GGD 型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用
户的交流 50Hz，额定工作电压 380V，额定工作电流至 3150A 的配
电系统 , 作为动力、照明及配电设备的电能转换、分配与控制之用。
GGD 型交流低压配电柜是根据能源部主管上级与广大电力用户及设
计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低
压配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、
组合方便、系列性、实用性强、结构新颖、防护等级高等特点，可
作为低压成套开关设备的更新换代产品使用。
GGD 型交流低压配电柜符合 IEC439《低压成套开关设备和控制设
备》，GB7251《低压成套开关设备》等标准。
型号 额定电压 (V) 额定电流 (A) 额定短路开断电流 (kA) 额定短时耐受电流 (1s)(kA) 额定峰值耐受电流 (kA)
GGD1 380 A 1000 15 15 30
GGD1 380 B 600(630) 15 15 30
GGD1 380 C 400 15 15 30
GGD2 380 A 1500(1600) 30 30 63
GGD2 380 B 1000 30 30 63
GGD2 380 C 600 30 30 63
GGD3 380 A 3150 50 50 105
GGD3 380 B 2500 50 50 105
GGD3 380 C 2000 50 50 105

GCK

低压抽出式开关柜

GCK 低压抽出式开关柜由动力配电中心 (PC) 柜和电动机控制中心
(MCC) 二部分组成，适用于发电厂，变电站，工矿企业等电力用户
13 作为交流 50Hz, 最大工作电压至 660V，最大工作电流至 3150A 的
配电系统中，作为动力配电，电动机控制及照明等配电设备的电能
转换分配控制之用。

项目 参数
额定工作频率 50
额定工作电压 (V) 380，660
额定绝缘电压 (V) 660
额定工作电流 (A) 水平母线、垂直母线 630-3150、600
额定短时耐受电流 水平母线、垂直母线 80kA( 有效值 )/1 秒、50kA( 有效值 )/1 秒
额定峰值耐受电流 水平母线、垂直母线 176kA/0.1s、110kA/0.1s
主电路接插件 (A) 200，400
辅助电路接插件 (A) 10
工频耐压 1 分钟 (V) 2500
防护等级 IP40
操作方式 就地，远方，自动
