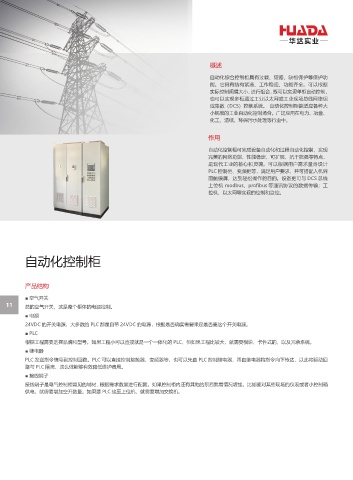

概述

自动化综合控制柜具有过载、短路、缺相保护等保护功
能。它具有结构紧凑、工作稳定、功能齐全。可以根据
实际控制规摸大小，进行组合，既可以实现单柜自动控制，
也可以实现多柜通过工业以太网或工业现场总线网络组
成集散（DCS）控制系统。 自动化控制柜能适应各种大
小规模的工业自动化控制场合。广泛应用在电力、冶金、
化工、造纸、环保污水处理等行业中。

作用

自动化控制柜可完成设备自动化和过程自动化控制，实现
完美的网络功能，性能稳定、可扩展、抗干扰强等特点，
是现代工业的核心和灵魂。可以根据用户需求量身设计
PLC 控制柜、变频柜等，满足用户要求，并可搭配人机界
面触摸屏，达到轻松操作的目的。设备更可与 DCS 总线
上位机 modbus、profibus 等通讯协议的数据传输；工
控机、以太网等实现的控制和监控。

自动化控制柜

产品结构

■ 空气开关
11 总的空气开关，这是整个柜体的电源控制。
■ 电源
24VDC 的开关电源，大多数的 PLC 都是自带 24VDC 的电源，根据是否确实需要来定是否要这个开关电源。
■ PLC
根据工程需要选择品牌和型号。如果工程小可以直接就是一个一体化的 PLC，但如果工程比较大，就需要模块、卡件式的，以及冗余系统。
■ 继电器
PLC 发送指令信号到控制回路。PLC 可以直接控制接触器，变频器等，也可以先由 PLC 控制继电器，再由继电器将指令向下传达，以此将驱动回
路与 PLC 隔离，这么做能够有效降低维护费用。
■ 接线端子
接线端子是电气控制柜常见的辅材 , 根据需求数量进行配置。如果控制柜内还有其他的东西就看情况增加。比如要对某些现场的仪表或者小控制箱
供电，就得要增加空开数量。如果要 PLC 接至上位机，就需要增加交换机。
