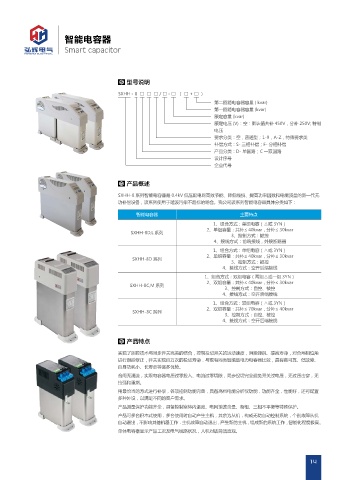

Page 19 - 绍兴弘辉电气有限公司

智能电容器

Smart capacitor

型号说明

SXHH - 8 □ □ □ / □ - □ （ □ + □ ）
第二回路电容器容量 ( kvar)
第一回路电容器容量 (kvar)
额定容量 (kvar)
额定电压 (V)：空：默认值共补 450V，分补 250V; 特制
电压
要求分类：空，普通型；1-9，A-Z，特殊要求类
补偿方式：S- 三相补偿；F- 分相补偿
产品分类：D- 单回路；C 一双回路
设计序号
企业代号

产品概述
SXHH-8 系列智能电容器是 0.4kV 低压配电网高效节能、降低线损、提高功率因数和电能质量的新一代无
功补偿设备，该系列使用于谐波污染不超标的场合。我公司该系列智能电容器具体分类如下：

智能电容器 主要特点
1、组合方式：单组电容（△或 3YN）
2、单组容量：共补≤ 40kvar，分补≤ 30kvar
SXHH-8D,L 系列
3、控制方式：被控
4、接线方式：前端接线，外接断路器
1、组合方式：单组电容（△或 3YN）
2、单组容量：共补≤ 40kvar，分补≤ 30kvar
SXHH-8D 系列
3、控制方式：被控
4、接线方式：空开后端接线
1、组合方式：双组电容（两组△或一组 3YN）
2、双组容量：共补≤ 40kvar，分补≤ 30kvar
SXHH-8C,M 系列
3、控制方式：自控、被控
4、接线方式：空开后端接线
1、组合方式：双组电容（△或 3YN）
2、双组容量：共补≤ 70kvar，分补≤ 40kvar
SXHH-8C 系列
3、控制方式：自控、被控
4、接线方式：空开后端接线

产品特点
实现了测控技术与同步开关完美的结合，控制投切开关的运动速度，消除弹跳、提高寿命，对合闸相位角
进行跟踪修正，开关实现百万次的投切寿命．与现有同类智能型电力电容器比较，具有高可靠、低故障、
自身功耗小、长寿命等诸多优势。
合闸无涌流，实现电容器电压过零投入、电流过零切除，同步投切完全避免开关过电压，无过压击穿，无
拉弧和重燃。
用最恰当的方式进行补偿，各项控制功能完善，具备高档电能分析仪功能，功能齐全，性能好，还可配置
多种外设，以满足不同的客户需求。
产品测量保护功能齐全，具备控制室体内温度、电网谐波含量、断相、三相不平衡等特殊保护。
产品可多台积木式使用，多台使用时自动产生主机，其余为从机，构成无功自动控制系统，个别故障从机
自动退出，不影响其他机器工作．主机故障自动退出，产生新的主机，组成新的系统工作，智能化程度极高。
单体电容器显示产品工况及电气线路状况，人机对话简洁直观。

14
