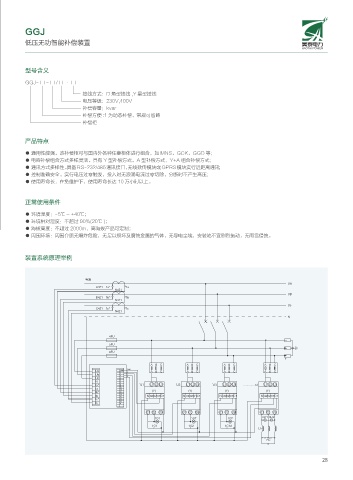

GGJ
低压无功智能补偿装置

型号含义

GGJ- □ - □ / □ · □
接线方式：D 角型接线 ,Y 星型接线
电压等级：230V,400V
补偿容量：kvar
补偿方便 :1 为动态补偿、常规可省略
补偿柜

产品特点

● 通用性能强。该补偿柜可与国内外各种任意柜体进行组合，如 MNS、GCK、GGD 等；
● 电容补偿组合方式多样灵活。具有 Y 型补偿方式、A 型补偿方式、Y+A 组合补偿方式；
● 通讯方式多样性。具备RS-232/485通讯接口，无线数传模块或GPRS模块实行远距离通讯；
● 控制准确安全。实行电压过零触发，投入时无浪涌电流过零切除，分断时不产生高压；
● 使用寿命长，在免维护下，使用寿命长达 10 万小时以上。

正常使用条件
● 环境温度：-5℃ ~ +40℃；
● 环境相对湿度：不超过 90%(20℃ )；
● 海拔高度：不超过 2000m，高海拔产品可定制；
● 周围环境：周围介质无爆炸危险，无足以损坏及腐蚀金属的气体，无导电尘埃，安装地不宜剧烈振动，无雨雪侵蚀。

装置系统原理举例

ႂຸ
6"
" B B
/
6#
# C C
/
6D
$ D D
/
/
'6
'6
'6
'
"# $ "# $ "# $ "# $
$0.
6B $0. "# $ "# $ "# $ "# $

6C
6D
/
*B + - - - + - - - + - - - O - - -
*B
*C : : : :
*C / $ / $ / $ / $

*D
*D ,
$ $ $ $ $ $ $ $ $ $ $ $
% % % O% O%
$ $ $
-O
O$
28
