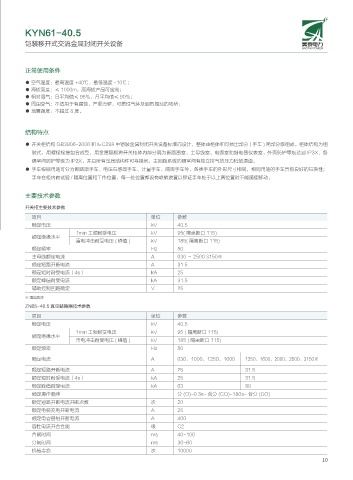

KYN61-40.5
铠装移开式交流金属封闭开关设备

正常使用条件

● 空气温度：最高温度 +40℃，最低温度 -10℃；
● 海拔高度：≤ 1000m，高海拔产品可定制；
● 相对湿气：日平均值≤ 95%，月平均值≤ 90%；
● 周围空气：不适用于有腐蚀、严重污秽，可燃性气体及剧烈振动的场所；
● 地震强度：不超过 8 度。

结构特点

● 开关柜结构 GB3906-2006 和 IEC298 中铠装金属封闭开关设备标准而设计，整体由柜体和可抽出部分 ( 手车 ) 两部分级组成。柜体结构为组
装式，用螺栓栓接组合成型，用金属隔板将开关柜体内部分隔为断路器室、主母线室、电缆室和继电器仪表室。外壳防护等级达到 IP3X，各
隔室间防护等级为 IP2X，并且所有金属结构件可靠接地，主回路系统的隔室间有独立排气的压力释放通道。
● 手车根据用途可分为断路器手车、电压互感器手车、计量手车、隔离手车等，各类手车的外形尺寸相同，相同用途的手车具有良好的互换性；
手车在柜内有试验 / 隔离位置和工作位置，每一处位置都设有联锁装置以保证手车处于以上两位置时不能随便移动。

主要技术参数

开关柜主要技术参数
项目 单位 参数
额定电压 kV 40.5
1min 工频耐受电压 kV 95( 隔离断口 115)
额定绝缘水平
雷电冲击耐受电压 ( 峰值 ) kV 185( 隔离断口 115)
额定频率 Hz 50
主母线额定电流 A 630 ～ 2500 3150※
额定短路开断电流 A 31.5
额定短时耐受电流（4s） kA 25
额定峰值耐受电流 kA 31.5
辅助控制回路额定 V 25
※ 强迫风冷
ZN85-40.5 真空断路器技术参数
项目 单位 参数
额定电压 kV 40.5
1min 工频耐受电压 kV 95 ( 隔离断口 115)
额定绝缘水平
雷电冲击耐受电压 ( 峰值 ) kV 185 ( 隔离断口 115)
额定频率 Hz 50
额定电流 A 630、1000、1250、1600 1250、1600、2000、2500、3150※
额定短路开断电流 A 25 31.5
额定短时耐受电流（4s） kA 25 31.5
额定峰值耐受电流 kA 63 80
额定操作顺序 分 (O)-0.3s- 合分 (CO)-180s- 合分 (CO)
额定短路开断电流开断次数 次 20
额定电缆充电开断电流 A 25
额定电容器组开断电流 A 400
容性电流开合性能 级 C2
合闸时间 ms 40~100
分闸时间 ms 30~60
机械寿命 次 10000
