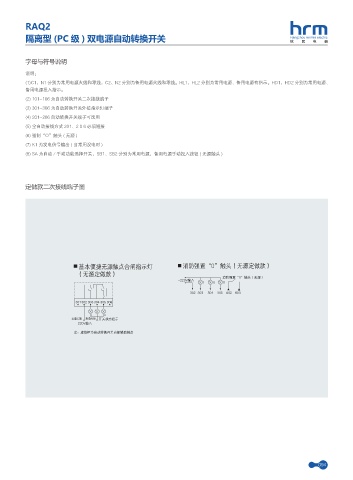

RAQ2

隔离型 (PC 级 ) 双电源自动转换开关 Hangzhou renmin electric

字母与符号说明

说明：
(1)C1、N1 分别为常用电源火线和零线，C2、N2 分别为备用电源火线和零线。HL1、HL2 分别为常用电源、备用电源有指示。HD1、HD2 分别为常用电源、
备用电源投入指示。
(2) 101-106 为自动转换开关二次接线端子
(3) 301-306 为自动转换开关外接指示灯端子
(4) 201-206 自动转换开关端子可选用
(5) 全自动接线方式 201、2 0 6 必须短接
(6) 强制“O”触头 ( 无源 )
(7) K1 为发电信号输出 ( 当常用没电时 )
(8) SA 为自动／手动功能选择开关，SB1、SB2 分别为常用电源，备用电源手动投入按钮 ( 无源触头 )

定做款二次接线端子图

基本便捷无源触点合闸指示灯 消防强置“0”触头（无源定做款）
（无源定做款）
消防强置“0”触头（无源）
~220V输入
Ⅰ 0 Ⅱ
302 30 3 3 04 305 602 603
301302 303 304 305 306

负载C项 负载N项 开关状态指示
220V输入
注：虚线柜为自动转换开关内部辅助触点
ਜ਼ઓߗକ

基本便捷高端有源（AC220V） 消防便捷高端有源（AC220V）
合闸指示灯（有源合闸基本标配款） 合闸指示灯（DC24V消防标配款）

801 802 803 601 603 605 607 801 802 803 601 603 605 607
直 直
接 接 DC24V
接 Ⅰ路合闸指示 接 Ⅰ路合闸指示
合 (AC220V输出) 启动发电信号 合 (AC220V输出) 启动发电信号
闸 (AC220V信号灯自备) 闸 + -
指 指
示 N 示 N 消防DC24V
灯 Ⅱ路合闸指示 灯 Ⅱ路合闸指示
(AC220V输出) (AC220V输出)
(AC220V信号灯自备)
䋌ர媌⋊ײ⊇ᬋ㘥֋ョᬋṯ◶ⲛ◶媌 䋌ர媌⋊ײ⊇ᬋ㘥֋ョᬋṯ◶ⲛ◶媌
ًᖌCE442X䛹ॠ媗֋ョࣳ⊇ᬋⲛ◶媗 ًᖌCE442X䛹ॠ媗֋ョࣳ⊇ᬋⲛ◶媗
ًࢳ⡍⌧֡ไ䕕媗䎈䎈䢳୮媌 ًࢳ⡍⌧֡ไ䕕媗䎈䎈䢳୮媌
