RACPS

控制与保护开关电器 让●电力更高效

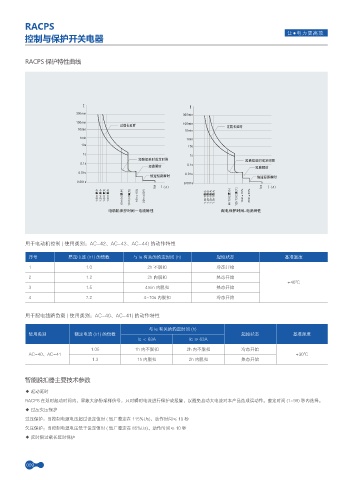

RACPS 保护特性曲线

1.0lr1最小 1.2lr1最小 1.0lr1最大 1.0lr1最大 6lr1(lr2最小) 12lr1(lr2最大)

用于电动机控制 ( 使用类别：AC-42、AC-43、AC-44) 的动作特性

序号 整定电流 (lr1) 的倍数 与 le 有关的约定时间 (h) 起始状态 基准温度
1 1.0 2h 不脱扣 冷态开始
2 1.2 2h 内脱扣 热态开始
+40℃
3 1.5 4min 内脱扣 热态开始
4 7.2 4~10s 内脱扣 冷态开始

用于配电线路负载 ( 使用类别：AC-40、AC-41) 的动作特性

与 le 有关的约定时间 (h)
使用类别 额定电流 (lr1) 的倍数 起始状态 基准温度
le ＜ 63A le ≥ 63A
1.05 1h 内不脱扣 2h 内不脱扣 冷态开始
AC-40、AC-41 +30℃
1.3 1h 内脱扣 2h 内脱扣 热态开始

智能脱扣器主要技术参数

◆ 起动延时
RACPS 在延时起动时间内，屏蔽大部份采样信号，只对瞬时电流进行保护或报警，以避免启动大电流对本产品造成误动作。整定时间 (1~99) 秒内选择。
◆ 过压欠压保护
过压保护：当控制电源电压超过设定值时 ( 出厂整定在 115%Us)，动作时间≤ 10 秒
欠压保护：当控制电源电压低于设定值时 ( 出厂整定在 85%Us)，动作时间≤ 10 秒
◆ 反时限过载长延时保护
