RAQ2

双电源自动转换开关 ( 智能、末端型 ) 让●电力更高效

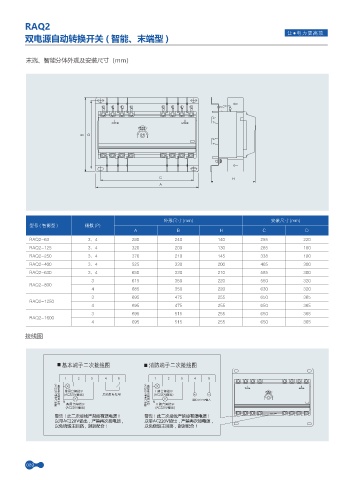

末端、智能分体外观及安装尺寸（mm）

Ē ē
፤⩔⩡⎼ ำ⩔⩡⎼
᫙⩡ ᫙⩡ ᫙⩡
# %
Ē ē

$ )
"

外形尺寸 (mm) 安装尺寸 (mm)
型号 ( 智能型 ) 极数 (P)
A B H C D
RAQ2-63 3、4 290 240 140 255 220
RAQ2-125 3、4 320 200 130 285 180
RAQ2-250 3、4 370 210 145 338 190
RAQ2-400 3、4 525 330 200 465 300
RAQ2-630 3、4 650 330 210 585 300
3 615 350 220 550 320
RAQ2-800
4 685 350 220 630 320
3 695 475 255 650 365
RAQ2-1250
4 695 475 255 650 365
3 695 515 255 650 365
RAQ2-1600
4 695 515 255 650 365
接线图

基本端子二次接线图 消防端子二次接线图
NN NR 11N 14N 11R 14R
N电源
1 2 4 3 5 1 2 4 3 5
N电源合
直 直 Ē ē
N电源 接 接 常用合闸指示 接 Ⅰ路合闸指示 ፤⩔⩡⎼ ᫙⩡ ᫙⩡ ᫙⩡ ำ⩔⩡⎼
接
合 (AC220V输出) 启动发电信号 合 (AC220V输出)
闸 (AC220V信号灯自备) 闸
N电源合 指 指 Ē ē
示 N 示 N 消防DC24V输入
灯 备用合闸指示 灯 Ⅱ路合闸指示
(AC220V输出) (AC220V输出)
(AC220V信号灯自备)
䋌ர媌⋊ײ⊇ᬋ㘥֋ョᬋṯ◶ⲛ◶媌 䋌ர媌⋊ײ⊇ᬋ㘥֋ョᬋṯ◶ⲛ◶媌
ًᖌCE442X䛹ॠ媗֋ョࣳ⊇ᬋⲛ◶媗 ًᖌCE442X䛹ॠ媗֋ョࣳ⊇ᬋⲛ◶媗
ًࢳ⡍⌧֡ไ䕕媗䎈䎈䢳୮媌 ًࢳ⡍⌧֡ไ䕕媗䎈䎈䢳୮媌

089
