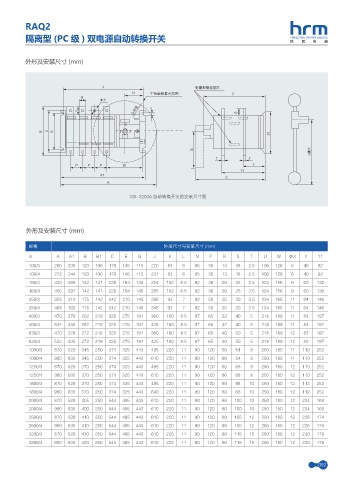

RAQ2

隔离型 (PC 级 ) 双电源自动转换开关 Hangzhou renmin electric

外形及安装尺寸 (mm)

+ ႂ٧ଌ҃ᤋଋӜ
/ ੣౺஼ᣀణܷᔴډ &
3
œ9
(Ӧफ़ -
T 4

# 6 ,
#

(ణܷ
(
5 5
1 1 1 8 :
:
"
$
"
100~3200A 自动转换开关的安装尺寸图

外形及安装尺寸 (mm)

规格 外形尺寸与安装尺寸 (mm)
In A A1 B B1 C E G J K L N P R S T U W ΦX Y Y1
100/3 260 235 120 106 170 145 115 220 83 6 85 30 13 18 2.5 106 126 6 40 92
100/4 272 244 120 106 170 145 115 231 83 6 85 30 13 18 2.5 106 126 6 40 92
160/3 320 268 142 141 226 194 145 254 102 6.5 92 36 20 25 3.5 124 156 9 60 130
160/4 350 297 142 141 226 194 145 285 102 6.5 92 36 20 25 3.5 124 156 9 60 130
250/3 355 310 175 142 242 210 145 295 93 7 92 50 25 30 3.5 134 165 11 64 146
250/4 408 362 175 142 242 210 145 345 93 7 92 50 25 30 3.5 134 165 11 64 146
400/3 470 376 262 219 325 275 191 360 180 8.5 97 65 32 40 5 218 189 11 83 197
400/4 532 435 262 219 325 275 191 425 180 8.5 97 65 32 40 5 218 189 11 83 197
630/3 470 376 272 219 325 275 191 360 180 8.5 97 65 40 50 5 218 189 12 83 197
630/4 532 435 272 219 325 275 191 425 180 8.5 97 65 40 50 5 218 189 12 83 197
1000/3 870 520 345 250 374 325 443 495 220 11 90 120 60 54 8 250 180 11 110 252
1000/4 980 635 345 250 374 325 443 610 220 11 90 120 60 54 8 250 180 11 110 252
1250/3 870 520 370 250 374 325 443 495 220 11 90 120 80 68 8 250 180 12 110 252
1250/4 980 635 370 250 374 325 443 610 220 11 90 120 80 68 8 250 180 12 110 252
1600/3 870 520 370 250 374 325 443 495 220 11 90 120 80 68 10 250 180 12 112 252
1600/4 980 635 370 250 374 325 443 640 220 11 90 120 80 68 10 250 180 12 112 252
2000/3 870 520 405 250 544 495 443 610 220 11 90 120 80 100 10 250 180 12 224 169
2000/4 980 635 400 250 544 495 443 610 220 11 90 120 80 100 10 250 180 12 224 169
2500/3 870 520 410 250 544 495 443 610 220 11 90 120 80 105 12 250 180 12 226 174
2500/4 980 635 410 250 544 495 443 610 220 11 90 120 80 105 12 250 180 12 226 174
3200/3 870 520 430 250 544 495 443 610 220 11 90 120 80 115 15 250 180 12 230 179
3200/4 980 635 430 250 544 495 443 610 220 11 90 120 80 115 15 250 180 12 230 179
