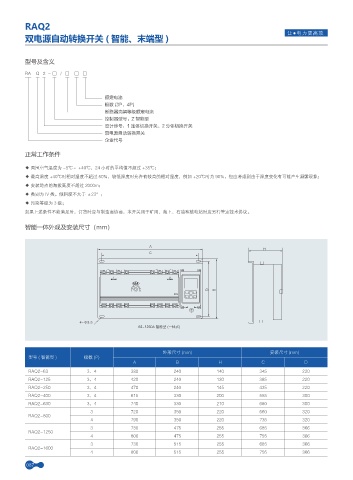

Page 92 - 杭州人民开关有限公司（低压产品选型2020）
P. 92
RAQ2
双电源自动转换开关 ( 智能、末端型 ) 让●电力更高效
型号及含义
RA Q 2 - □ / □ □ □
额定电流
极数 (3P、4P)
断路器壳架等级额定电流
控制器型号：Z 智能型
设计序号：1 连体切换开关、2 分体切换开关
双电源自动转换开关
企业代号
正常工作条件
◆ 周围空气温度为 -5℃～ +40℃，24 小时的平均值不超过 +35℃；
◆ 最高温度 +40℃时相对湿度不超过 50%，较低温度时允许有较高的相对湿度，例如 +20℃时为 90%，但应考虑到由于温度变化有可能产生凝露现象；
◆ 安装地点的海拔高度不超过 2000m；
◆ 类别为 IV 类。倾斜度不大于 ±23°；
◆ 污染等级为 3 级；
如果上述条件不能满足时，订货时应与制造商协商，本开关用于矿用、海上、石油和核电站时应另行签定技术协议。
智能一体外观及安装尺寸（mm）
"
)
$
Ē ē
፤⩔⩡⎼ ำ⩔⩡⎼
⩡ ⩡ ⩡
Ē ē % #
" ఄᑞۋ ʶͳय
外形尺寸 (mm) 安装尺寸 (mm)
型号 ( 智能型 ) 极数 (P)
A B H C D
RAQ2-63 3、4 380 240 140 345 220
RAQ2-125 3、4 420 240 130 385 220
RAQ2-250 3、4 470 240 145 435 220
RAQ2-400 3、4 615 330 200 555 300
RAQ2-630 3、4 740 330 210 680 300
3 720 350 220 660 320
RAQ2-800
4 790 350 220 735 320
3 730 475 255 685 366
RAQ2-1250
4 800 475 255 755 366
3 730 515 255 685 366
RAQ2-1600
4 800 515 255 755 366
087
