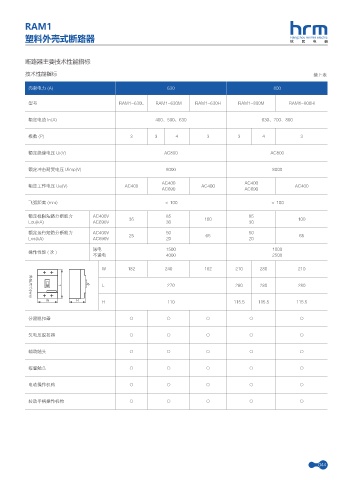

Page 49 - 杭州人民开关有限公司（低压产品选型2020）

RAM1

塑料外壳式断路器 Hangzhou renmin electric

断路器主要技术性能指标

技术性能指标 续上表

壳架电力 (A) 630 800

型号 RAM1-630L RAM1-630M RAM1-630H RAM1-800M RAM1-800H

额定电流 In(A) 400、500、630 630、700、800

极数 (P) 3 3 4 3 3 4 3

额定绝缘电压 Ui(V) AC800 AC800

额定冲击耐受电压 Uimp(V) 8000 8000

AC400 AC400
额定工作电压 Ue(V) AC400 AC400 AC400
AC690 AC690
飞弧距离 (mm) ＜ 100 ＜ 100

额定极限短路分断能力 AC400V 35 85 100 85 100
Lcu(kA) AC690V 30 30
额定运行短路分断能力 AC400V 25 50 65 50 65
Lcs(kA) AC690V 20 20
通电 1500 1000
操作性能 ( 次 )
不通电 4000 2500
W 182 240 182 210 280 210

L 270 280 280 280
-
्ܰࡆࠩ NN
8 )
H 110 115.5 115.5 115.5
分励脱扣器 ○ ○ ○ ○ ○

欠电压脱扣器 ○ ○ ○ ○ ○

辅助触头 ○ ○ ○ ○ ○

报警触头 ○ ○ ○ ○ ○

电动操作机构 ○ ○ ○ ○ ○

转动手柄操作机构 ○ ○ ○ ○ ○

044
