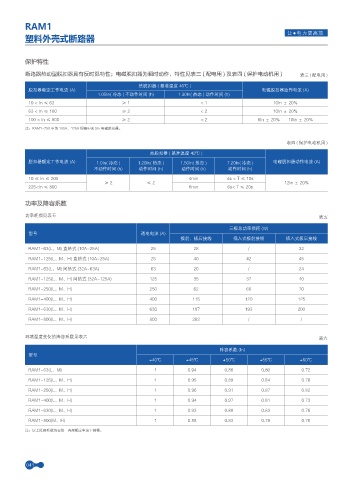

RAM1

塑料外壳式断路器 让●电力更高效

保护特性

断路器热动型脱扣器具有反时限特性；电磁脱扣器为瞬时动作，特性见表三 ( 配电用 ) 及表四 ( 保护电动机用 ) 表三 ( 配电用 )

热脱扣器 ( 基准温度 40℃ )
脱扣器额定工作电流 (A) 电磁脱扣器动作电流 (A)
1.05In( 冷态 ) 不动作时间 (h) 1.30In( 热态 ) 动作时间 (h)
10 < In ≤ 63 ≥ 1 < 1 10In ± 20%
63 < In ≤ 100 ≥ 2 < 2 10In ± 20%
100 < In ≤ 800 ≥ 2 < 2 5In ± 20% 10In ± 20%
注：RAM1-250 中的 100A、125A 规格中无 5ln 电磁脱扣器。

表四 ( 保护电动机用 )
热脱扣器 ( 基准温度 40℃ )
脱扣器额定工作电流 (A) 1.0In( 冷态 ) 1.20In( 热态 ) 1.50In( 热态 ) 7.20In( 冷态 ) 电磁脱扣器动作电流 (A)
不动作时间 (h) 动作时间 (h) 动作时间 (h) 动作时间 (h)
10 ≤ In ≤ 205 4min 4s < T ≤ 10s
≥ 2 ≤ 2 12In ± 20%
225<In ≤ 800 8min 6s< T ≤ 20s

功率及降容系数

功率耗损见表五 表五

三极总功率损耗 (W)
型号 通电电流 (A)
板前、板后接线 插入式板前接线 插入式板后接线
RAM1-63(L、M) 直热式 (10A~25A) 25 28 / 32
RAM1-125(L、M、H) 直热式 (10A~25A) 25 40 42 45
RAM1-63(L、M) 间热式 (32A~63A) 63 20 / 24
RAM1-125(L、M、H) 间热式 (32A~125A) 125 35 37 40
RAM1-250(L、M、H) 250 62 66 70
RAM1-400(L、M、H) 400 115 120 125
RAM1-630(L、M、H) 630 187 193 200

RAM1-800(L、M、H) 800 262 / /

环境温度变化的降容系数见表六 表六

阵容系数 (In)
型号
+40℃ +45℃ +50℃ +55℃ +60℃
RAM1-63(L、M) 1 0.94 0.88 0.80 0.72

RAM1-125(L、M、H) 1 0.95 0.89 0.84 0.76
RAM1-250(L、M、H) 1 0.96 0.91 0.87 0.82
RAM1-400(L、M、H) 1 0.94 0.97 0.81 0.73
RAM1-630(L、M、H) 1 0.93 0.88 0.83 0.76
RAM1-800(M、H) 1 0.88 0.83 0.79 0.76
注：以上阵容系数均在统一壳架额定电流下测得。

041
