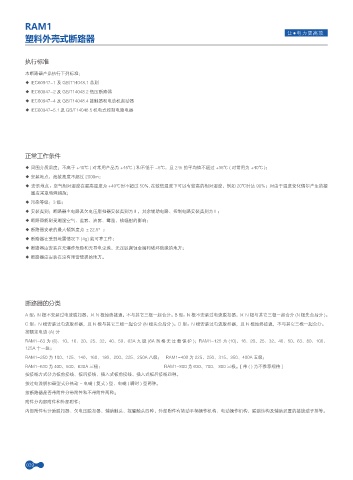

Page 44 - 杭州人民开关有限公司（低压产品选型2020）

RAM1

塑料外壳式断路器 让●电力更高效

执行标准

本断路器产品执行下列标准：
◆ IEC60947-1 及 GB/T14048.1 总则
◆ IEC60947-2 及 GB/T14048.2 低压断路器
◆ IEC60947-4 及 GB/T14048.4 接触器和电动机起动器
◆ IEC60947-5.1 及 GB/T14048.5 机电式控制电路电器

正常工作条件

◆ 周围介质温度：不高于 +40℃ ( 对常用产品为 +45℃ ) 和不低于 -5℃，且 24h 的平均值不超过 +35℃ ( 对常用为 +40℃ )；
◆ 安装地点：海拔高度不超过 2000m；
◆ 安装地点：空气相对湿度在最高温度为 +40℃时不超过 50%, 在较低温度下可以有较高的相对湿度，例如 20℃时达 90%；对由于温度变化偶尔产生的凝
露应采取特殊措施；
◆ 污染等级：3 级；
◆ 安装类别：断路器主电路及欠电压脱扣器安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ；
◆ 断路器能耐受潮湿空气、盐雾、油雾、霉菌、核辐射的影响；
◆ 断路器安装的最大倾斜度为 ±22.5°；
◆ 断路器在受到地震情况下 (4g) 能可靠工作；
◆ 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
◆ 断路器应安装在没有雨雪侵袭的地方。

断路器的分类

A 型：N 极不安装过电流脱扣器，且 N 极始终接通，不与其它三极一起合分。B 型：N 极不安装过电流脱扣器，且 N 极与其它三极一起合分 (N 极先合后分 )。
C 型：N 极安装过电流脱扣器，且 N 极与其它三极一起合分 (N 极先合后分 )。D 型：N 极安装过电流脱扣器，且 N 极始终接通，不与其它三极一起合分。
按额定电流 (A) 分
RAM1-63 为 (6)、10、16、20、25、32、40、50、63A 九 级 (6A 规 格 无 过 载 保 护 )；RAM1-125 为 (10)、16、20、25、32、40、50、63、80、100、
125A 十一级；
RAM1-250 为 100、125、140、160、180、200、225、250A 八级； RAM1-400 为 225、250、315、350、400A 五级；
RAM1-630 为 400、500、630A 三极； RAM1-800 为 630、700、 800 三极。[ 带 ( ) 为不推荐规格 ]
按接线方式分为板前接线、板后接线、插入式板前接线、插入式板后接线四种。
按过电流脱扣器型式分热动 - 电磁 ( 复式 ) 型、电磁 ( 瞬时 ) 型两种。
按断路器是否带附件分带附件和不带附件两种：
附件分内部附件和外部附件；
内部附件有分励脱扣器、欠电压脱扣器、辅助触头、报警触头四种，外部附件有转动手柄操作机构、电动操作机构、联锁结构及辅助装置的接线端子排等。

039
