Page 45 - 杭州人民开关有限公司（低压产品选型2020）
P. 45
RAM1
塑料外壳式断路器 Hangzhou renmin electric

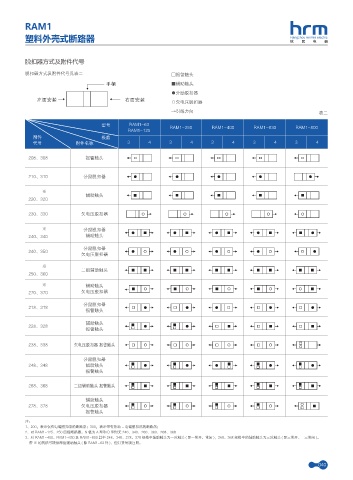

脱扣器方式及附件代号
脱扣器方式及附件代号见表二 □报警触头
■辅助触头
●分励脱扣器
○欠电压脱扣器
→引线方向 表二
型号 RAM1-63 RAM1-250 RAM1-400 RAM1-630 RAM1-800
RAM1-125
附件 极数
代号 附件名称 3 4 3 4 3 4 3 4 3 4
208、308 报警触头
210、310 分励脱扣器
※
辅助触头
220、320
230、330 欠电压脱扣器
※ 分励脱扣器
240、340 辅助触头
分励脱扣器
240、350
欠电压脱扣器
※
二组辅助触头
250、360
※ 辅助触头
270、370 欠电压脱扣器
分励脱扣器
218、318
报警触头
辅助触头
228、328
报警触头
238、338 欠电压脱扣器 报警触头
分励脱扣器
248、348 辅助触头
报警触头
268、368 二组辅助触头 报警触头
辅助触头
278、378 欠电压脱扣器
报警触头
注：
1、200：表示仅有电磁脱扣器的断路器；300：表示带有热动 - 电磁脱扣器的断路器；
2、对 RAM1-125、250 四极断路器，N 极为 A 型和 D 型时无 240、340、260、360、268、368
3、对 RAM1-400、RAM1-630 及 RAM1-800 其中 248、348、278、378 规格中辅助触头为一对触头 ( 即一常开、常闭 )，268、368 规格中的辅助触头为三对触头 ( 即三常开、 三常闭 )。
带 ※ 的规格可提供两组辅助触头 ( 除 RAM1-63 外 )，但订货时须注明。
040
