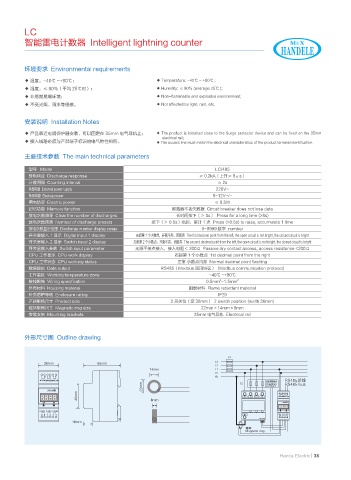

LC
智能雷电计数器 Intelligent lightning counter

环境要求 Environmental requirements

◆ 温度：-40℃ ~+80℃； ◆ Temperature: -40℃ ~ +80℃ ;
◆ 湿度：≤ 90%（平均 25℃时）； ◆ Humidity: ≤ 90% (average 25℃ );
◆ 非易燃易爆环境； ◆ Non-flammable and explosive environment;
◆ 不受光照、雨水等侵袭。 ◆ Not affected by light, rain, etc.

安装说明 Installation Notes
◆ 产品靠近电涌保护器安装，可以固定在 35mm 电气导轨上； ◆ The product is installed close to the Surge protector device and can be fixed on the 35mm
electrical rail;
◆ 接入线路必须与产品端子标识的电气特性相符。 ◆ The access line must match the electrical characteristics of the product terminal identification.

主要技术参数 The main technical parameters

型号 Model LC/485
放电响应 Discharge response ≥ 0.2kA（上升≥ 8μs）
计数间隔 Counting interval ≥ 2s
外部电源 External power supply 220V~
备用电源 Backup power 5~12V~/-
用电功率 Electric power ≤ 0.5W
记忆功能 Memory function 断路器不丢失数据 Circuit breaker does not lose data
放电次数清零 Clear the number of discharges 长时间按下（＞ 8s） Press for a long time (>8s)
放电次数预置 Number of discharge presets 按下（＞ 0.5s）抬起，累计 1 次 Press (>0.5s) to raise, accumulate 1 time
放电次数显示范围 Discharge number display range 0~9999 数字 number
开关量输入 1 显示 Digital input 1 display 左起第 1 个小数点，开路不亮、闭路亮 The first decimal point from the left, the open circuit is not bright, the closed circuit is bright
开关量输入 2 显示 Switch input 2 display 左起第 2 个小数点，开路不亮、闭路亮 The second decimal point from the left, the open circuit is not bright, the closed circuit is bright
开关量输入参数 Switch input parameter 无源干接点接入，接入电阻＜ 200Ω Passive dry contact access, access resistance <200Ω
CPU 工作显示 CPU work display 右起第 1 个小数点 1st decimal point from the right
CPU 工作状态 CPU working status 正常 小数点闪烁 Normal decimal point flashing
数据输出 Data output RS485（Modbus 通讯协议） (Modbus communication protocol)
工作温区 Working temperature zone -40℃ ~+80℃
2
接线规格 Wiring specification 0.5mm ~1.5mm 2
外壳材料 Housing material 阻燃材料 Flame retardant material
外壳防护等级 Enclosure rating IP20
产品规格尺寸 Product size 2 开关位（宽 36mm） 2 switch position (width 36mm)
磁环规格尺寸 Magnetic ring size 22mm×14mm×8mm
安装支架 Mounting brackets 35mm 电气导轨 Electrical rail

外形尺寸图 Outline drawing

'
NN NN -
-
NN -
/
-/ 1&
"$ 7 ำ⩔⩡⎼ 䰣⩡䃍᪜ ' 䒱ߕ㼒๠ 34 ᕧ㏫
NN "VYJMJBSZ 34 CVT
DPOUBDU
䰣⩡䃍᪜
NN / - - - "$ 7 ำ⩔⩡⎼ 䰣⩡䃍᪜
- /
⌱䰢 䉔䛻 NN 䰣⩡䃍᪜
⌱䰢 䉔䛻
34 ᐬڟ䛻 ᐬڟ䛻
"# 1& 34 ᐬڟ䛻 ᐬڟ䛻
"#
/$ $ /0
NN
ⷭ⣛
.BHOFUJD SJOH
