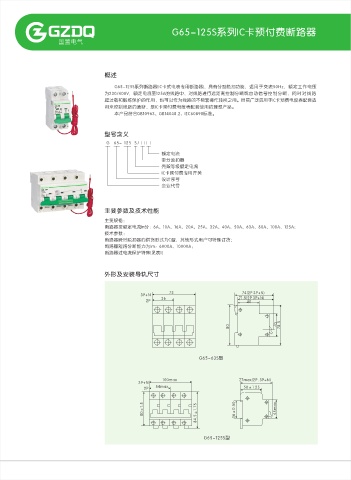

G65-125S系列IC卡预付费断路器 GZH5-125系列可视窗锁式隔离开关
国置电气

概述 概述
G65-125S系列断路器(IC卡式电表专用断路器)，具有分励脱扣功能，适用于交流50Hz，额定工作电压 GZH5-125隔离开关(以下简称开关)适用于交流50Hz、额定电压230/400V、额定电流至125A的电阻电路中，
为230/400V，额定电流至125A的线路中，对线路进行远距离控制分断或自动信号控制分断，同时对线路 主要供无负载情况下接通或断开电路，作线路与电源接通或隔离之用。尤其适合线路检修时有效隔离电源并防
起过载和锻炼保护的作用，也可以作为线路的不频繁操作转换之用。目前广泛应用于IC卡预费电度表配套适 止意外合闸，以确保检修人员的操作安全。
用来控制线路的通断，是IC卡预付费电度表配套使用的理想产品。 产品符合GB14048.3和IEC 60947-3标准。
本产品符合GB10963、GB14048.2、IEC60898标准。

型号含义 型号含义
GZ H 5-125/□□
G 65- 125 S / □ □
额定电流
额定电流 极数
带分励扣器 壳架等级额定电流
壳架等级额定电流 设计序号
IC卡预付费专用开关 隔离开关
设计序号
企业代号 企业代号

主要技术参数
主要参数及技术性能 IP:18mm 2P:36mm 3p:54mm 4p:72mm
额定电压：230/400VAC
主要规格：
断路器按额定电流In分：6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A； 额定电流：32A、40A、50A、63A、80A、100A、125A
技术参数： 额定通断能力：1.05Un\3ln、cosΦ=0.65
额定短时耐受电流：20ln、通电时间1s
断路器瞬时脱扣器的供货形式为C型，其他形式用户可特殊订货； 额定短路接通能力：15ln、通电时间0.05s、cosΦ=0.95
断路器短路分断能力为Im：6000A、10000A； 使用类别：AC-22A、AC-22B
断路器过电流保护特殊(见表1)
操作性能：In Un cosΦ=0.8 空载1700次、有载300次、总数2000次
接线：50mm 2
透明视窗式明显断开点
外形及安装导轨尺寸 防误合闸锁栓装置

72 74(2P 3P+N)
3P+N 71.5(2P 3P+N) 外形及安装尺寸
2P 36 40

80 45 78.5 68
40 18

G65-63S型

45 78
100max 77max(2P. 3P+N)
3P+N
2P 54max 50±1.25

18
1P
80±1.5 84.5±1.75 36±0.50 45max 2P 36 54
3P
4P 72

G65-125S型
