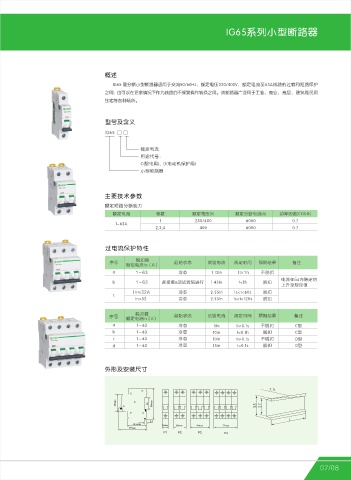

DZ47Z-63系列直流小型断路器 IG65系列小型断路器
国置电气

概述 概述
IG65 高分断小型断路器适用于交流50/60Hz，额定电压230/400V，额定电流至63A线路的过载和短路保护
DZ47Z-63
之用，也可以在正常情况下作为线路的不频繁操作转换之用。该断路器广泛用于工业、商业、高层、建筑和民用
住宅等各种场所。

型号及含义
DZ 47 IG65 □ □

额定电流
用途代号：
C(配电用)、D(电动机保护用)
小型断路器 小型断路器

主要技术参数
DZ47Z-63
额定短路分断能力
额定电流 极数 额定电压(V) 额定分断电流(A) 功率因数(COSΦ)
1 230/400 6000 0.7
1~63A
2,3,4 400 6000 0.7

过电流保护特性
脱扣器
序号 起始状态 试验电流 规定时间 预期结果 备注
额定电流In（A）
a 1～63 冷态 1.13In t≥1h 不脱扣
电流在5s内稳定的
b 1～63 紧接着a项试验后进行 1.45In t<1h 脱扣
上升至规定值
In≤32A 冷态 2.55In 1s<t<60s 脱扣
c
In>32 冷态 2.55In 1s<t<120s 脱扣
脱扣器
序号 起始状态 试验电流 规定时间 预期结果 备注
额定电流In（A）
a 1～63 冷态 5In t≥0.1s 不脱扣 C型
b 1～63 冷态 10In t<0.1h 脱扣 C型
c 1～63 冷态 10In t≥0.1s 不脱扣 D型
d 1～63 冷态 15In t<0.1s 脱扣 D型

07/08
