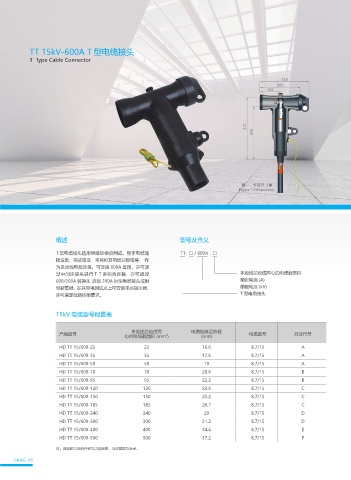

TT 15kV-600A T 型电缆接头
T Type Cable Connector

ڎʶẓ्ܰࡆࠩڎ
'JHVSF %JNFOTJPOT

概述 型号及含义

T 型电缆接头选用绝缘硅橡胶制成。用于电缆连 TT- □ / 600A - □
接设备，美式箱变，环网柜及电缆分接箱等， 作
为进出线电缆连接。可连接 600A 母排，亦可通
过中间连接头进行 T-T 多组合连接，亦可通过 多股线芯绞成同心的电缆截面积
600/200A 转换头 连接 200A 肘型电缆接头或肘 额定电流 (A)
型避雷器。在其带电测试点上可安装带点指示器， 额定电压 (kV)
亦可满足线路核相要求。 T 型电缆接头

15kV 电缆型号配置表

多股线芯绞成同
产品型号 心的电缆截面积 (mm ) 电缆绝缘层外径 电缆型号 对应代号
2
(mm)
HD TT 15/600-25 25 16.6 8.7/15 A
HD TT 15/600-35 35 17.6 8.7/15 A
HD TT 15/600-50 50 19 8.7/15 A
HD TT 15/600-70 70 20.6 8.7/15 B
HD TT 15/600-95 95 22.2 8.7/15 B
HD TT 15/600-120 120 23.6 8.7/15 C
HD TT 15/600-150 150 25.2 8.7/15 C
HD TT 15/600-185 185 26.7 8.7/15 C
HD TT 15/600-240 240 29 8.7/15 D
HD TT 15/600-300 300 31.2 8.7/15 D
HD TT 15/600-400 400 34.4 8.7/15 E
HD TT 15/600-500 500 37.2 8.7/15 F

注：选型时以电缆外径为决定因素，导体截面为参考。
PAGE·45
