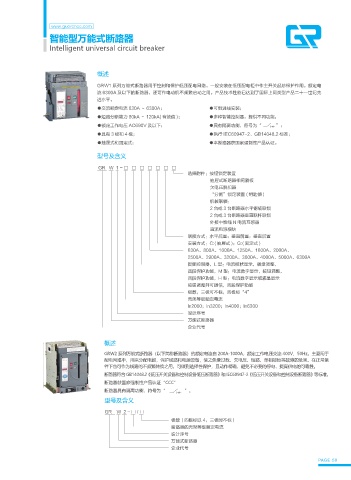

智能型万能式断路器
Intelligent universal circuit breaker

概述

GRW1 系列万能式断路器用于控制和保护低压配电网络。一般安装在低压配电柜中作主开关起总保护作用。额定电
流 6300A 及以下的断路器，还可作电动机不频繁启动之用。产品技术性能已达到了国际上同类型产品二十一世纪先
进水平。
●交流额定电流 630A ～ 6300A； ●可倒进线安装；
●短路分断能力 80kA ～ 120kA( 有效值 )； ●多种智能控制器，提供不同功能，
●额定工作电压 AC690V 及以下； ●具有隔离功能，符号为“ ”；
●具有 3 极和 4 极； ●执行 IEC60947-2、GB14048.2 标准；
●抽屉式和固定式； ●本断路器获国家强制性产品认证。

型号及含义

GR W 1 - □ □ □ □ □ □ □
选择附件：按钮锁定装置
抽屉式断路器相间隔板
欠电压脱扣器
“分闸”锁定装置 ( 钥匙锁 )
机械联锁：
2 台或 3 台断路器水平钢缆联锁
2 台或 3 台断路器垂直联杆联锁
外接中性线 N 电流互感器
直流电源模块
联接方式：水平后置；垂直前置；垂直后置
安装方式：C:( 抽屉式 )；G:( 固定式 )
630A、800A、1000A、1250A、1600A、2000A、
2500A、2900A、3200A、3600A、4000A、5000A、6300A
智能控制器，L 型：电流柱状显示，拨盘调整，
四段保护功能，M 型：电流数字显示，按钮调整，
四段保护功能，H 型：电流数字显示或液晶显示
按钮调整并可通信，四段保护功能
极数，三极可不标，四极标“4”
壳架等级额定电流
ln2000；ln3200；ln4000；ln6300
设计序号
万能式断路器
企业代号

概述
GRW2 系列万能式断路器（以下简称断路器）的额定电流自 200A-1000A，额定工作电压交流 400V、50Hz。主要用于
配电网络中，用来分配电能，保护线路和电源设备，使之免受过载、欠电压、短路、单相接地等故障的危害。在正常条
件下也可作为线路的不频繁转换之用。可做到选择性保护，且动作精确，避免不必要的停电，提高供电的可靠性。
断路器符合 GB14048.2《低压开关设备和控制设备低压断路器》和 IEC60947-2《低压开关设备和控制设备断路器》等标准。
断路器获国家强制性产品认证“CCC”
断路器具有隔离功能，符号为“ ”。
型号及含义

GR W 2 - □ / □
极数（四极标以 4，三极时不标）
断路器的壳架等级额定电流
设计序号
万能式断路器
企业代号
PAGE·50
