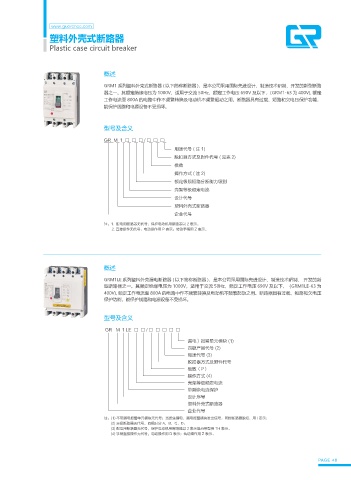

塑料外壳式断路器
Plastic case circuit breaker
概述
GRM1 系列塑料外壳式断路器 ( 以下简称断路器 )，是本公司采用国际先进设计、制造技术研制、开发的新型断路
器之一。其额定绝缘电压为 1000V，适用于交流 50Hz，额定工作电压 690V 及以下 ,（GRM1-63 为 400V), 额定
工作电流至 800A 的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能，
能保护线路和电源设备不受损坏。
型号及含义
GR M 1 □ □ □ / □ □ □
用途代号 ( 注 1)
脱扣器方式及附件代号 ( 见表 2)
极数
操作方式 ( 注 2)
额定极限短路分断能力级别
壳架等极额定电流
设计代号
塑料外壳式断路器
企业代号
注：1. 配电用断路器无代号；保护电动机用断路器以 2 表示。
2. 直接操作无代号；电动操作用 P 表示；转动手柄用 Z 表示。
概述
GRM1LE 系列塑料外壳漏电断路器 ( 以下简称断路器 )，是本公司采用国际先进设计、制造技术研制、 开发的新
型断路器之一。其额定绝缘电压为 1000V，适用于交流 50Hz，额定工作电压 690V 及以下，（GRM1LE-63 为
400V), 额定工作电流至 800A 的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压
保护功能，能保护线路和电源设备不受损坏。
型号及含义
GR M 1 LE □ □ / □ □ □ □ □
漏电）报警单元模块 (1)
四极产品代号 (2)
用途代号 (3)
脱扣器方式及附件代号
极数（P）
操作方式 (4)
壳架等级额定电流
带剩余电流保护
设计序号
塑料外壳式断路器
企业代号
注：(1) 不带漏电报警单元模块无代号；当发生漏电，漏电报警模块发出信号，同时断路器脱扣，用 I 表示；
(2) 三极断路器无代号，四极时分 A，B，C，D；
(3) 配电用断路器无代号，保护电动机用断路器以 2 表示湿热带型用 TH 表示。
(4) 手柄直接操作无代号：电动操作用 D 表示；转动操作用 Z 表示。
