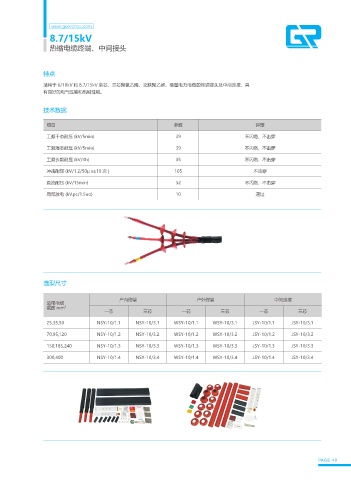

8.7/15kV
热缩电缆终端、中间接头
特点
适用于 6/10kV 和 8.7/15kV 单芯、三芯聚氯乙烯、交联聚乙烯、橡塑电力电缆的终端接头及中间连接，具
有良好的电气性能和机械性能。
技术数据
项目 参数 评定
工频干态耐压 (kV/5min) 39 不闪络，不击穿
工频湿态耐压 (kV/5min) 39 不闪络，不击穿
工频长期耐压 (kV/4h) 35 不闪络，不击穿
冲击耐压 (kV/1.2/50μ s±10 次 ) 105 不击穿
直流耐压 (kV/15min) 52 不闪络，不击穿
局部放电 (kV.pc/1.5uo) 10 通过
选型尺寸
户内终端 户外终端 中间连接
适用电缆
截面 mm 2
一芯 三芯 一芯 三芯 一芯 三芯
25,35,50 NSY-10/1.1 NSY-10/3.1 WSY-10/1.1 WSY-10/3.1 JSY-10/1.1 JSY-10/3.1
70,95,120 NSY-10/1.2 NSY-10/3.2 WSY-10/1.2 WSY-10/3.2 JSY-10/1.2 JSY-10/3.2
150,185,240 NSY-10/1.3 NSY-10/3.3 WSY-10/1.3 WSY-10/3.3 JSY-10/1.3 JSY-10/3.3
300,400 NSY-10/1.4 NSY-10/3.4 WSY-10/1.4 WSY-10/3.4 JSY-10/1.4 JSY-10/3.4
