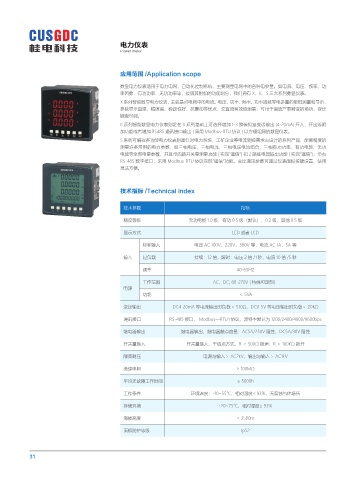

Page 40 - 桂电电力科技有限公司

电力仪表
Power meter

应用范围 /Application scope

数显电力仪表适用于电力电网，自动化控制系统，主要测量电网中的各种电参量。如电流、电压、频率、功
率因数、有功功率、无功功率等，按照其附加的功能划分，我们拥有 X、K、S 三大系列数显仪表。
X 系列智能数显电力仪表，主要是对电网中的电流、电压、功率、频率、功率因数等电参量的单相测量和显示，
参数显示直观、精度高、稳定性好、抗震动等优点，交直流有效值测量；可用于谐波严重畸变的场所，变比
键盘可调。
K 系列智能数显电力仪表则是在 X 系列基础上可选择增加 1-3 路模拟量变送输出 (4-20mA) 开入、开出等附
加功能或者增加 RS485 通讯接口输出 ( 采用 Modbus-RTU 协议 ) 以方便组网的数显仪表。
S 系列可编程多功能电力仪表则是针对电力系统，工矿企业等电流测控需求而设计的系列产品，能高精度的
测量许多常用的电力参数，如三相电压，三相电流，三相电压电流组合，三相有功功率，有功电能，无功
电能等全部电量参数，并且带四路开关量测量功能 ( 实现“遥信”) 和 2 路继电器输出功能 ( 实现“遥信”)；带有
RS-485 数字接口，采用 Modbus-RTU 协议实现“遥信”功能。变比通讯参数可通过仪表面板按键设置，使用
灵活方便。

技术指标 /Technical index

技术参数 指标

精度等级 无功电能 1.0 级，有功 0.5 级（默认），0.2 级，其他 0.5 级
显示方式 LED 或者 LCD

标称输入 电压 AC 100V，220V，380V 等，电流 AC 1A，5A 等

输入 过负载 持续：12 倍，瞬时：电压 2 倍 /1 秒，电流 10 倍 /5 秒
频率 40-65HZ

工作范围 AC，DC; 80-270V ( 特殊可定制）
电源
功耗 ＜ 5VA
变送输出 DC4-20mA 等电流输出时负载＜ 510Ω，DC0-5V 等电压输出时负载＞ 20KΩ

通讯接口 RS-485 接口， Modbus—RTU1 协议，波特率默认为 1200/2400/4800/9600bps

继电器输出 继电器输出，继电器触点容量：AC5A/250V 阻性，DC5A/30V 阻性
开关量输入 开关量输入，干结点方式，R ＜ 500Ω 接通；R ＞ 100KΩ 断开

隔离耐压 电源与输入＞ AC2kV，输出与输入＞ AC1kV

绝缘电阻 ≥ 100MΩ
平均无故障工作时间 ≥ 5000h

工作条件 环境温度：-10~55℃，相对湿度≤ 93%，无腐蚀气体场所
存储环境 -20~75℃，相对湿度≤ 93%

海拔高度 ≤ 3500m

面板防护等级 Ip52
