电缆桥架系列
Cable• tray• series

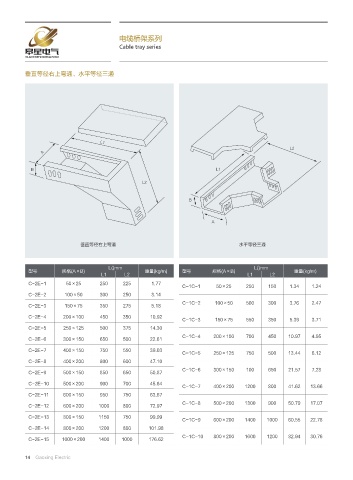

垂直等径右上弯通、水平等径三通

-
-
"

# -

-

#

"

垂直等径右上弯通 水平等径三通

L()mm L()mm
型号 规格(A×B) 重量(kg/m) 型号 规格(A×B) 重量(kg/m)
L1 L2 L1 L2
C-2E-1 50×25 250 225 1.77
C-1C-1 50×25 250 150 1.34 1.24
C-2E-2 100×50 300 250 3.14
C-1C-2 100×50 500 300 3.76 2.47
C-2E-3 150×75 350 275 5.18
C-2E-4 200×100 450 350 10.92
C-1C-3 150×75 550 350 5.39 3.71
C-2E-5 250×125 500 375 14.30
C-1C-4 200×100 700 450 10.97 4.95
C-2E-6 300×150 650 500 22.61
C-2E-7 400×150 750 550 39.03
C-1C-5 250×125 750 500 13.44 6.12
C-2E-8 400×200 800 600 47.10
C-1C-6 300×150 100 650 21.57 7.28
C-2E-9 500×150 850 650 50.87
C-2E-10 500×200 900 700 45.64
C-1C-7 400×200 1200 800 41.62 13.66
C-2E-11 600×150 950 750 63.67
C-1C-8 500×200 1300 900 50.79 17.07
C-2E-12 600×200 1000 800 72.97
C-2E-13 800×150 1150 750 99.99
C-1C-9 600×200 1400 1000 60.55 22.78
C-2E-14 800×200 1200 800 101.98
C-1C-10 800×200 1600 1200 82.94 30.76
C-2E-15 1000×200 1400 1000 176.62

14 Gaoxing Electric
