电缆桥架系列 电缆桥架系列
Cable• tray• series

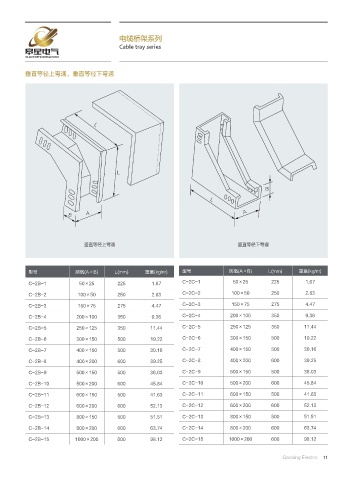

垂直等径上弯通、垂直等径下弯通

-

-

#

-

# " "

垂直等径上弯通 垂直等径下弯通

型号 规格(A×B) L(mm) 重量(kg/m) 型号 规格(A×B) L(mm) 重量(kg/m)
C-2B-1 50×25 225 1.67 C-2C-1 50×25 225 1.67

C-2B-2 100×50 250 2.83 C-2C-2 100×50 250 2.83
C-2B-3 150×75 275 4.47 C-2C-3 150×75 275 4.47
C-2B-4 200×100 350 9.36 C-2C-4 200×100 350 9.36
C-2B-5 250×125 350 11.44 C-2C-5 250×125 350 11.44

C-2B-6 300×150 500 19.22 C-2C-6 300×150 500 19.22
C-2B-7 400×150 500 30.16 C-2C-7 400×150 500 30.16

C-2B-8 400×200 600 39.25 C-2C-8 400×200 600 39.25
C-2B-9 500×150 500 36.03 C-2C-9 500×150 500 36.03
C-2B-10 500×200 600 45.84 C-2C-10 500×200 600 45.84
C-2B-11 600×150 500 41.63 C-2C-11 600×150 500 41.63

C-2B-12 600×200 600 52.13 C-2C-12 600×200 600 52.13
C-2B-13 800×150 500 51.51 C-2C-13 800×150 500 51.51

C-2B-14 800×200 600 63.74 C-2C-14 800×200 600 63.74
C-2B-15 1000×200 600 98.12 C-2C-15 1000×200 600 98.12

Gaoxing Electric 11
