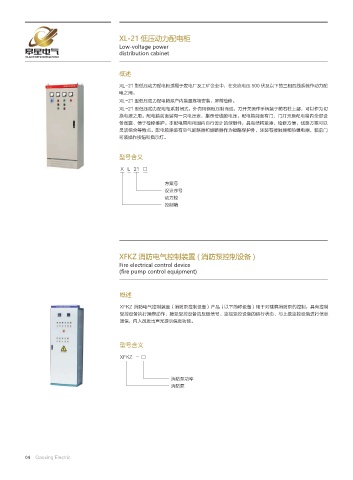

XL-21 低压动力配电柜
Low-voltage• power•
distribution• cabinet

概述

XL-21 型低压动力配电柜适用于发电厂及工矿企业中，在交流电压 500 伏及以下的三相四线系统作动力配
电之用。
XL-21 型低压动力配电箱系户内装置靠墙安装，屏前检修。
XL-21 型低压动力配电柜系封闭式，外壳用钢板压制而成，刀开关操作手柄装于前右柱上部，可以作为切
换电源之用。配电箱前面装有一只电压表，指示母线的电压。配电箱前面有门，门打开后配电箱内全部设
备敞露、便于检修维护。本配电箱用用国内自行设计的型组件，具有结构紧凑，检修方便，线路方案可以
灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门
可装操作按钮和指示灯。

型号含义

X L 21 □

方案号
设计序号
动力控
控制箱

XFKZ 消防电气控制装置 ( 消防泵控制设备 )
Fire• electrical• control• device•
(fire pump control equipment)

概述

XFKZ 消防电气控制装置（消防泵控制设备）产品（以下简称设备）用于对建筑消防泵的控制，具有控制
受控设备执行预定动作，接受受控设备的反馈信号、监视受控设备的运行状态、与上级监控设备进行信息
通信，向人员发出声光提示信息功能。

型号含义

XFKZ - □

消防泵功率
消防泵
