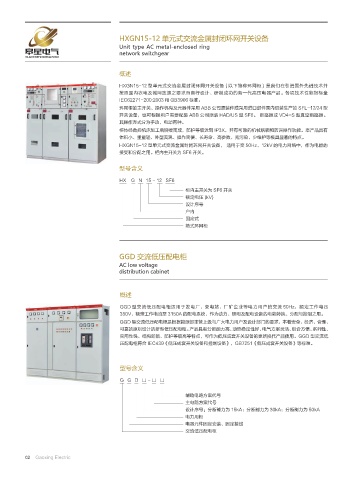

Page 8 - 安徽皋星电气有限公司

HXGN15-12 单元式交流金属封闭环网开关设备
Unit• type• AC• metal-enclosed• ring •
network• switchgear

概述

HXGN15-12 型单元式交流金属封闭环网开关设备 ( 以下简称环网柜 ) 是我们在引进国外先进技术并
按照国内农电及城网改造之要求而自行设计、研制成功的新一代高压电器产品。各项技术性能指标全
IEC62271-200:2003 和 GB3906 标准。
环网柜的主开关、操作机构及元器件采用 ABB 公司原装件或采用进口部件国内组装生产的 SFL-12/24 型
开关设备，也可根据用户需要配装 ABB 公司原装 HAD/US 型 SF6。 断路器或 VD4-S 型真空断路器。
其操作方式分为手动、电动两种。
柜体经数控机床加工后铆接而成，防护等级达到 IP3X，并有可靠的机械联锁和防误操作功能。本产品具有
体积小、重量轻、外型美观、操作简便、长寿命、高参数、无污染、少维护等极具显著的特点。
HXGN15-12 型单元式交流金属封闭环网开关设备， 适用于交 50Hz、12kV 的电力网络中，作为电能的
接受和分配之用。柜内主开关为 SF6 开关。

型号含义
HX G N 15 - 12 SF6

柜内主开关为 SF6 开关
额定电压 (kV)
设计序号
户内
固定式
箱式环网柜

GGD 交流低压配电柜
AC• low• voltage•
distribution• cabinet

概述

GGD 型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流 50Hz，额定工作电压
380V，额定工作电流至 3150A 的配电系统，作为动力、照明及配电设备的电能转换、分配与控制之用。
GGD 型交流低压配电柜是根据能源部主管上级与广大电力用户及设计部门的要求，本着安全、经济、合理、
可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、
实用性强、结构新颖、防护等级高等特点，可作为低压成套开关设备的更新换代产品使用。GGD 型交流低
压配电柜符合 IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。

型号含义

G G D □ - □ □

辅助电路方案代号
主电路方案代号
设计序号：分断能力为 15kA；分断能力为 30kA；分断能力为 50kA
电力用柜
电器元件固定安装、固定接线
交流低压配电柜
