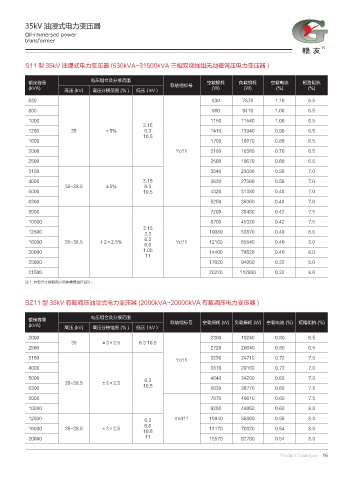

Page 25 - 江西赣中变压器有限公司（资质文件）

35kV 油浸式电力变压器
Oil-immersed power
transformer

S11 型 35kV 油浸式电力变压器 (630kVA~31500kVA 三相双绕线组无励磁调压电力变压器 )

电压组合及分接范围
额定容量 联结组标号 空载损耗 负载损耗 空载电流 短路阻抗
(kVA) (W) (W) (%) (%)
高压 (kV) 高压分接范围 (％ ) 低压（kV）
630 830 7870 1.10 6.5
800 980 9410 1.00 6.5
1000 1150 11540 1.00 6.5
3.15
1250 35 ±5% 6.3 1410 13940 0.90 6.5
10.5
1600 1700 16670 0.80 6.5
2000 Yd11 2180 18380 0.70 6.5
2500 2560 19670 0.60 6.5

3150 3040 23090 0.56 7.0
4000 3.15 3620 27360 0.56 7.0
35~38.5 ±5% 6.3
5000 10.5 4320 31380 0.48 7.0
6300 5250 35060 0.48 7.0
8000 7200 38480 0.42 7.5
10000 8700 45320 0.42 7.5
3.15
12500 3.3 10080 53870 0.40 8.0
6.3
16000 35~38.5 ±2×2.5% Yd11 12160 65840 0.40 8.0
6.6
20000 1.05 14400 79520 0.40 8.0
11
25000 17020 94050 0.32 8.0
31500 20220 112860 0.32 8.0
注 1: 外形尺寸根据用户具体需要进行设计。

SZ11 型 35kV 有载调压油浸式电力变压器 (2000kVA-20000kVA 有载调压电力变压器 )

电压组合及分接范围
额定容量 联结组标号 空载损耗 (W) 负载损耗 (W) 空载电流 (%) 短路阻抗 (%)
(kVA)
高压 (kV) 高压分接范围 (％ ) 低压（kV）
2000 2300 19240 0.80 6.5
35 ±3×2.5 6.3 10.5
2500 2720 20640 0.80 6.5
3150 3230 24710 0.72 7.0
Yd11
4000 3870 29160 0.72 7.0
5000 6.3 4640 34200 0.68 7.0
35~38.5 ±3×2.5
6300 10.5 5630 36770 0.68 7.5
8000 7870 40610 0.60 7.5
10000 9280 48050 0.60 8.0

12500 6.3 Ynd11 10940 56860 0.56 8.0
6.6
16000 35~38.5 ±3×2.5 13170 70320 0.54 8.0
10.5
20000 11 15570 82780 0.54 8.0

Product Catalogue 16
