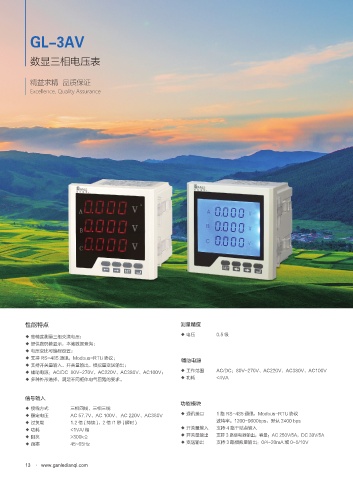

GL-3AV

数显三相电压表

精益求精 品质保证
Excellence, Quality Assurance

性能特点 测量精度
◆ 高精度测量三相交流电压； ◆ 电压 0.5 级
◆ 提供数码管显示，本地数据查询；
◆ 电压变比可编程设置；
◆ 支持 RS-485 通讯，Modbus-RTU 协议； 辅助电源
◆ 支持开关量输入、开关量输出、模拟量变送输出；
◆ 辅助电源：AC/DC 80V~270V、AC220V、AC380V、AC100V； ◆ 工作范围 AC/DC：80V~270V、AC220V、AC380V、AC100V
◆ 多种外形选择，满足不同柜体电气回路的要求。 ◆ 功耗 <4VA

信号输入
功能模块
◆ 接线方式 三相四线、三相三线
◆ 额定电压 AC 57.7V、AC 100V、 AC 220V、AC380V ◆ 通讯接口 1 路 RS-485 通讯，Modbus-RTU 协议
◆ 过负载 1.2倍(持续)，2倍/1秒(瞬时) 波特率：1200~9600bps，默认 2400 bps
◆ 功耗 <1VA/ 相 ◆ 开关量输入 支持 4 路干结点输入
◆ 阻抗 >300kΩ ◆ 开关量输出 支持 3 路继电器输出，容量：AC 250V/5A，DC 30V/5A
◆ 频率 45~65Hz ◆ 变送输出 支持 3 路模拟量输出：0/4~20mA 或 0~5/10V

13 · www.ganledianqi.com
