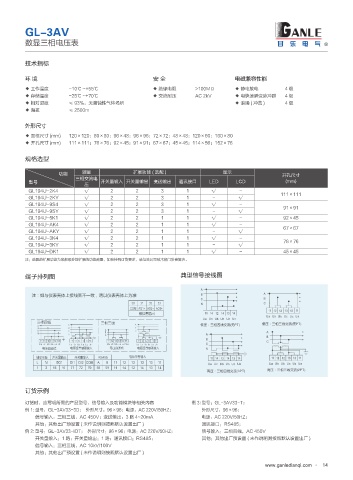

GL-3AV
数显三相电压表

技术指标

环 境 安 全 电磁兼容性能
◆ 工作温度 -10℃ ~+55℃ ◆ 绝缘电阻 >100MΩ ◆ 静电放电 4级
◆ 存储温度 -25℃ ~+70℃ ◆ 交流耐压 AC 2kV ◆ 电快速瞬变脉冲群 4级
◆ 相对湿度 ≤ 93%，无腐蚀性气体场所 ◆ 浪涌 ( 冲击 ) 4级
◆ 海拔 ≤ 2500m

外形尺寸
◆ 面框尺寸 (mm) 120×120；80×80；96×48；96×96；72×72；48×48；120×60；160×80
◆ 开孔尺寸 (mm) 111×111；76×76；92×45；91×91；67×67；45×45；114×56；152×76

规格选型

功能 测量 扩展功能 ( 选配 ) 显示 开孔尺寸
三相交流电
型号 开关量输入 开关量输出 变送输出 通讯接口 LED LCD (mm)
压
GL194U-2K4 √ 2 2 3 1 √ -
111×111
GL194U-2KY √ 2 2 3 1 - √
GL194U-9S4 √ 2 2 3 1 √ - 91×91
GL194U-9SY √ 2 2 3 1 - √
GL194U-5K1 √ 2 2 1 1 √ - 92×45
GL194U-AK4 √ 2 2 1 1 √ - 67×67
GL194U-AKY √ 2 2 1 1 - √
GL194U-3K4 √ 2 2 1 1 √ -
76×76
GL194U-3KY √ 2 2 1 1 - √
GL194U-DK1 √ 2 2 1 1 √ - 45×45
注：选配的扩展功能为常规最多能扩展的功能数量，如有特殊订货要求，请与我公司技术部门协商解决。

端子排列图 典型信号接线图

订货示例
订货时，应写明所需的产品型号，信号输入及功能模块等相关内容 例 3: 型号：GL-3AV33-T；
例 1: 型号：GL-3AV33-3D； 外形尺寸：96×96；电源：AC 220V/50HZ； 外形尺寸：96×96；
信号输入：三相三线，AC 450V；变送输出：3 路 4~20mA 电源：AC 220V/50HZ；
其他：其他出厂预设置 ( 未作说明则按照默认设置出厂 ) 通讯接口：RS485；
例 2: 型号：GL-3AV33-IOT； 外形尺寸：96×96；电源：AC 220V/50HZ； 信号输入：三相四线，AC 450V
开关量输入：1 路；开关量输出：1 路；通讯接口：RS485； 其他：其他出厂预设置 ( 未作说明则按照默认设置出厂 )
信号输入：三相三线，AC 10kV/100V
其他：其他出厂预设置 ( 未作说明则按照默认设置出厂 )
