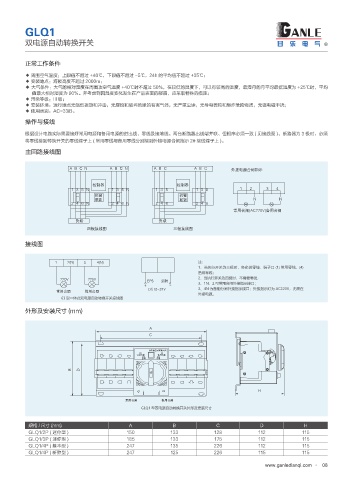

GLQ1
双电源自动转换开关

正常工作条件
◆ 周围空气温度：上限值不超过 +40℃，下限值不超过 -5℃，24h 的平均值不超过 +35℃；
◆ 安装地点：海拔高度不超过 2000m；
◆ 大气条件：大气的相对湿度在周围攻空气温度 +40℃时不超过 50%，在较低的温度下，可以有较高的温度，最湿月的月平均最低温度为 +25℃时，平均
值最大相对湿度为 90%。并考虑到因湿度变化发生在产品表面的凝霜，应采取特殊的措施；
◆ 污染等级：IIl 级；
◆ 安装环境：运行地点无强烈振动和冲击，无腐蚀和破坏绝缘的有害气体，无严重尘埃，无导电微粒和爆炸危险物质，无强电磁干扰；
◆ 使用类别：AC-33iB。
操作与接线

根据设计电路实际需要接好常用电源和备用电源的进出线、零线及接地线。两台断路器出线端并联、但相序必须一致 ( 见接线图 )。断路器为 3 极时，必须
将零线接到转换开关的零线端子上 ( 常用零线与备用零线分别接到外接电源合闸指示 2# 接线端子上 )。
主回路接线图

"# $/ "# $/ "# $ " #$ ܰଋႂຸՋ᫑ૈᇧ

ଌ҃٧ ଌ҃٧
/ /
఺೙ ఺೙
ᐎᩙ ᐎᩙ / /
/ /
࣡ၸՋ᫑ "$ 7 ܫၸՋ᫑
᠆ᣑ ᠆ᣑ
ٽ౜ଋጲڎ ʻ౜ଋጲڎ

接线图

/ / 注：
1、当执行开关为三极时，务必进零线，端子口 (1) 常用零线、(4)
备用零线；
7 7 2、当执行开关为四极时，不需要零线，
&14 ๖᫸
3、1N、2 可常用合闸外接指示接口；
%$ 7 3、4N 为备用分闸外接指示接口；外接指示灯为 AC220V，无需在
࣡ၸՋ᫑ ܫၸՋ᫑
外接电源。
63 型一体式双电源自动转换开关接线图
外形及安装尺寸 (mm)

"
$

ԤႂຸᒬҮᣀ૰धС
࣡ၸႂຸ ܫၸႂຸ
ᒬҮ ੣Ү
# %

)
࣡ၸՋ᫑ ܫၸՋ᫑
GLQ1 型双电源自动转换开关外形及安装尺寸

规格 / 尺寸 (mm) A B C D H
GLQ1/2P ( 迷你型 ) 150 133 128 112 115
GLQ1/3P ( 迷你型 ) 185 133 175 112 115
GLQ1/4P ( 基本型 ) 247 135 226 112 115
GLQ1/4P ( 新款型 ) 247 125 226 115 115
www.ganledianqi.com · 08
