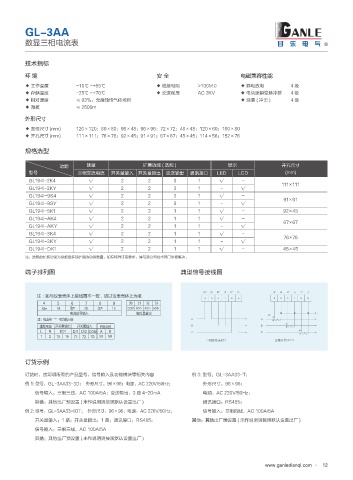

GL-3AA
数显三相电流表

技术指标
环 境 安 全 电磁兼容性能

◆ 工作温度 -10℃ ~+55℃ ◆ 绝缘电阻 >100MΩ ◆ 静电放电 4级
◆ 存储温度 -25℃ ~+70℃ ◆ 交流耐压 AC 2KV ◆ 电快速瞬变脉冲群 4级
◆ 相对湿度 ≤ 93%，无腐蚀性气体场所 ◆ 浪涌 ( 冲击 ) 4级
◆ 海拔 ≤ 2500m
外形尺寸

◆ 面框尺寸 (mm) 120×120；80×80；96×48；96×96；72×72；48×48；120×60；160×80
◆ 开孔尺寸 (mm) 111×111；76×76；92×45；91×91；67×67；45×45；114×56；152×76

规格选型

功能 测量 扩展功能 ( 选配 ) 显示 开孔尺寸
型号 三相交流电流 开关量输入 开关量输出 变送输出 通讯接口 LED LCD (mm)
GL194I-2K4 √ 2 2 3 1 √ -
111×111
GL194I-2KY √ 2 2 3 1 - √
GL194I-9S4 √ 2 2 3 1 √ -
91×91
GL194I-9SY √ 2 2 3 1 - √
GL194I-5K1 √ 2 2 1 1 √ - 92×45
GL194I-AK4 √ 2 2 1 1 √ -
67×67
GL194I-AKY √ 2 2 1 1 - √
GL194I-3K4 √ 2 2 1 1 √ -
76×76
GL194I-3KY √ 2 2 1 1 - √
GL194I-DK1 √ 2 2 1 1 √ - 45×45
注：选配的扩展功能为常规最多能扩展的功能数量，如有特殊订货要求，请与我公司技术部门协商解决。
端子排列图 典型信号接线图

订货示例
订货时，应写明所需的产品型号，信号输入及功能模块等相关内容 例 3: 型号：GL-3AA33-T；
例 1: 型号：GL-3AA33-3D； 外形尺寸：96×96；电源：AC 220V/50Hz； 外形尺寸：96×96；
信号输入：三相三线，AC 100A/5A；变送输出：3 路 4~20mA 电源：AC 220V/50Hz；
其他：其他出厂预设置 ( 未作说明则按照默认设置出厂 ) 通讯接口：RS485；
例 2: 型号：GL-3AA33-IOT； 外形尺寸：96×96；电源：AC 220V/50Hz； 信号输入：三相四线，AC 100A/5A
开关量输入：1 路；开关量输出：1 路；通讯接口：RS485； 其他：其他出厂预设置 ( 未作说明则按照默认设置出厂 )
信号输入：三相三线，AC 100A/5A
其他：其他出厂预设置 ( 未作说明则按照默认设置出厂 )

www.ganledianqi.com · 12
