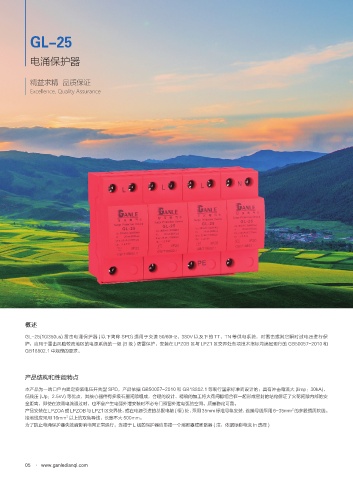

GL-25

电涌保护器

精益求精 品质保证
Excellence, Quality Assurance

概述
GL-25(10/350us) 雷击电涌保护器 ( 以下简称 SPD) 适用于交流 50/60Hz、380V 以及下的 TT、TN 等供电系统，对雷击或其它瞬时过电压进行保
护，应用于雷击风险较高地区的电源系统的一级 (B 级 ) 防雷保护，安装在 LPZ0B 区与 LPZ1 区交界处各项技术指标均满足现行的 GB50057-2010 和
GB18802.1 中规定的要求。

产品结构和性能特点
本产品为一端口户内固定安装电压开关型 SPD，产品依据 GB50057-2010 和 GB18802.1 等现行国家标准而设计的；具有冲击电流大 (Iimp：30kA)、
低残压 (Up：2.5kV) 等优点，其核心器件有多级石墨间隙组成，合理的设计、精确的加工将火花间隙组合在一起形成密封的结构保证了火花间隙内部的安
全距离，即使在浪涌电流通过时，也不会产生电弧外泄安装时不必专门预留外泄电弧的空间。质量稳定可靠。
2
产品安装在 LPZOA 或 LPZOB 与 LPZ1 区交界处，或在电源引进的总配电箱 ( 柜 ) 处，采用 35mm 标准导轨安装，连接导线采用 6~35mm 的多股铜质软线。
2
接地线应采用 16mm 以上的双色导线，长度不大 500mm。
为了防止电涌保护器失效后影响电网正常运行，连接于 L 线的保护器应串接一个熔断器或断路器 ( 注：依据标称电流 In 选择 )
