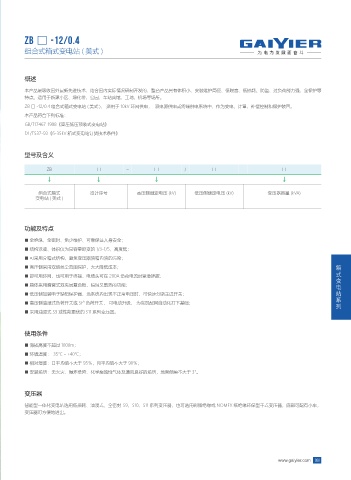

ZB □ -12/0.4

组合式箱式变电站 ( 美式 )

概述

本产品是吸收国外最新先进技术，结合国内实际情况研制开发的，整台产品具有体积小、安装维护简便、低噪音、低损耗、防盗、过负荷能力强、全保护等
特点。适用于新建小区、绿化带、公园、车站宾馆、工地、机场等场所。
ZB □ -12/0.4 组合式箱式变电站 ( 美式 )， 适用于 10kV 环网供电， 双电源供电或终端供电系统中，作为变电、计量、补偿控制和保护装置。
本产品符合下列标准：
GB/T17467-1998《高压低压预装式变电站》
DL/T537-93《6-35kV 箱式变电站订货技术条件》

型号及含义

ZB □ - □ / □ - □
↓ ↓ ↓ ↓

组合式箱式 设计序号 高压侧额定电压 (kV) 低压侧额定电压 (kV) 变压器容量 (kVA)
变电站 ( 美式 )

功能及特点

■ 全绝缘、全密封、免少维护、可靠保证人身安全；
■ 结构紧凑、体积仅为同容量欧变的 1/3-1/5，高度低；
■ 可采用分箱式结构，避免变压器油箱内油的污染；
■ 高压侧采用双熔丝全范围保护，大大降低成本； 箱
■ 即可用环网，也可用于终端，电缆头可在 200A 负荷电流时紧急插拔； 式
变
■ 箱体采用蜂窝式双夹层复合板，隔温又散热的功能；
电
■ 低压侧加装电子缺相保护器，当系统内出现不正常电压时，可快速分断主进开关； 站
系
6
■ 高压侧油浸式负荷开关或 SF 负荷开关， 可电动升级， 为实现配网自动化打下基础；
列
■ 采用油浸式 S9 或性能更优的 S11 系列变压器。

使用条件

■ 海拔高度不超过 1000m；
■ 环境温度：-35℃ ~+40℃；
■ 相对湿度：日平均值不大于 95％，月平均值不大于 90％；
■ 安装场所：无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所，地面倾角不大于 3°。

变压器
智能型一体化变电站选用低损耗、油浸式、全密封 S9、S10、S11 系列变压器，也可选用树脂绝缘或 NOMEX 纸绝缘环保型干式变压器，底部可配有小车，
变压器可方便地进出。
