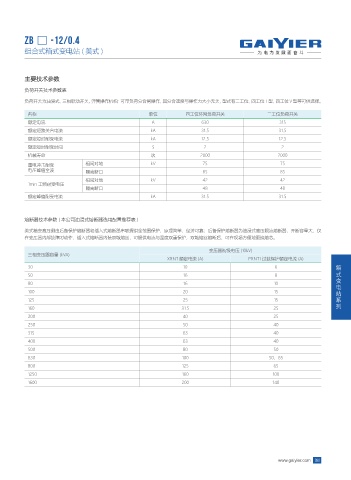

ZB □ -12/0.4

组合式箱式变电站 ( 美式 )

主要技术参数

负荷开关技术参数表
负荷开关为油浸式、三相联动开关、弹簧操作机构；可带负荷分合闸操作，其分合速度与操作力大小无关，型式有二工位、四工位 T 型、四工位 V 型等可供选择。

名称 单位 四工位环网负荷开关 二工位负荷开关
额定电流 A 630 315
额定短路关合电流 kA 31.5 31.5
额定短时耐受电流 kA 12.5 12.5
额定短时耐受时间 S 2 2
机械寿命 次 2000 2000
雷电冲击耐受 相间对地 kV 75 75
电压峰值全波 隔离断口 85 85
相间对地 kV 42 42
1min 工频耐受电压
隔离断口 48 48
额定峰值耐受电流 kA 31.5 31.5

熔断器技术参数 ( 本公司油浸式熔断器选用配置推荐表 )

美式箱变高压侧由后备保护熔断器和插入式熔断器串联提供全范围保护，原理简单，经济可靠；后备保护熔断器为油浸式高压限流熔断器，开断容量大，仅
在变压器内部故障时动作，插入式熔断器内装双敏熔丝，可提供电流与温度双重保护，双敏熔丝熔断后，可在现场方便地更换熔芯。

变压器初级电压 (10kV)
三相变压器容量 (kVA)
XRNT 额定电流 (A) PRNT1 过载保护额定电流 (A)
30 10 6 箱
50 16 8 式
变
80 16 10
电
100 20 15 站
125 25 15 系
160 31.5 25 列
200 40 25
250 50 40
315 63 40
400 63 40
500 80 50
630 100 50、65
800 125 65
1250 160 100
1600 200 140
