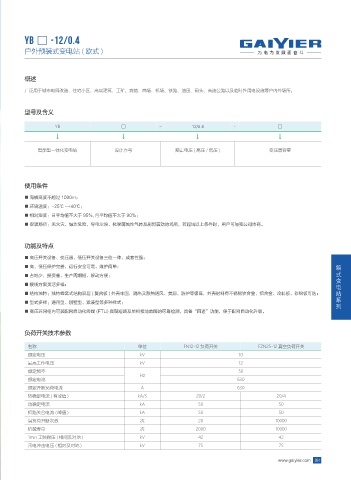

P. 93
YB □ -12/0.4
户外预装式变电站 ( 欧式 )
概述
广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。
型号及含义
YB □ - 12/0.4 - □
↓ ↓ ↓ ↓
智能型一体化变电站 设计序号 额定电压 ( 高压 / 低压 ) 变压器容量
使用条件
■ 海拔高度不超过 1000m；
■ 环境温度：-25℃ ~+40℃；
■ 相对湿度：日平均值不大于 95%, 月平均值不大于 90%；
■ 安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。
功能及特点
■ 高压开关设备、变压器、低压开关设备三位一体，成套性强；
■ 高、低压保护完善，运行安全可靠，维护简单； 箱
■ 占地少，投资省、生产周期短、移动方便； 式
变
■ 接线方案灵活多样；
电
■ 结构独特：独特蜂窝式结构双层 ( 复合板 ) 外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢钦合金、铝合金、冷轧板、彩钢板可选； 站
系
■ 型式多样：通用型、别墅型、紧凑型等多种样式；
列
■ 高压环网柜内可装配网自动化终端 (FTU) 实现短路及单相接地故障的可靠检测，具备“四遥”功能，便于配网自动化升级。
负荷开关技术参数
名称 单位 FN12-12 负荷开关 FZN25-12 真空负荷开关
额定电压 kV 10
最高工作电压 kV 12
额定频率 50
Hz
额定电流 630
额定开断负荷电流 A 630
热稳定电流 ( 有效值 ) kA/S 20/2 20/4
动稳定电流 kA 50 50
短路关合电流 ( 峰值 ) kA 50 50
满负荷开断次数 次 20 10000
机械寿命 次 2000 10000
1min 工频耐压 ( 相间及对地 ) kV 42 42
雷电冲击电压 ( 相对及对地 ) kV 75 75
