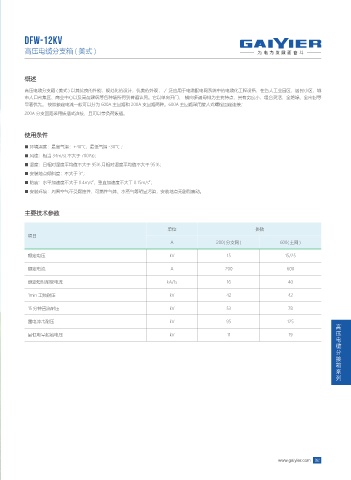

DFW-12kV

高压电缆分支箱 ( 美式 )

概述

高压电缆分支箱 ( 美式 ) 以其优良的性能，规范化的设计，优美的外观， 广泛应用于电缆配电网系统中的电缆化工程设备，在各大工业园区、居民小区、城
市人口密集区、商业中心以及高层建筑等各种场所得到普遍认同。它以单向开门、 横向多通母排为主要特点，具有宽度小、组合灵活、全绝缘、全密封等
显著优先。 按照额定电流一般可以分为 600A 主回路和 200A 支回路两种。600A 主回路采用旋人式螺栓固定连接；
200A 分支回路采用拔插式连接，且可以带负荷拔插。

使用条件

■ 环境温度：最高气温：+40℃，最低气温 -30℃ ；
■ 风速：相当 34m/s( 不大于 700Pa)；
■ 湿度：日相对湿度平均值不大于 95% 月相对湿度平均值不大干 95％；
■ 安装地点倾斜度：不大于 3°；
2
2
■ 防震：水平加速度不大于 0.4m/s ，垂直加速度不大干 0.15m/s ；
■ 安装环境：周围空气不受腐蚀性、可燃性气体、水蒸气等明显污染，安装地点无剧烈震动。

主要技术参数

单位 参数
项目
A 200( 分支网 ) 600( 主网 )
额定电压 kV 15 15/25

额定电流 A 200 600

额定短时耐受电流 kA/1s 16 40

1min 工频耐压 kV 42 42

15 分钟直流耐压 kV 53 78
雷电冲击耐压 kV 95 125
高
最低电晕起始电压 kV 11 19 压
电
缆
分
接
箱
系
列

www.gaiyier.com 092
