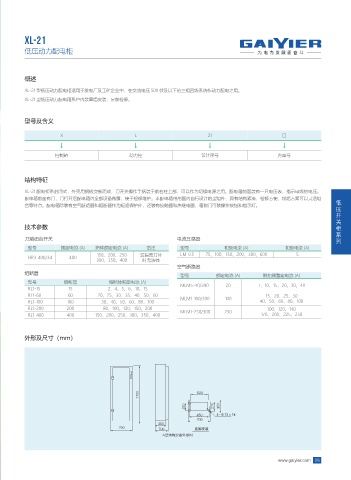

XL-21

          低压动力配电柜




          概述

          XL-21 型低压动力配电柜适用于发电厂及工矿企业中,在交流电压 500 伏及以下的三相四线系统作动力配电之用。
          XL-21 型低压动力配电箱系户内装置墙安装,屏前检修。


          型号及含义

                      X                        L                         21                       □
                      ↓                        ↓                         ↓                        ↓

                    控制箱                       动力控                     设计序号                       方案号



          结构特征
          XL-21 配电柜系封闭式,外壳用钢板变制而成,刀开关操作手柄装于前右柱上部,可以作为切换电源之用。配电箱前面装有一只电压表,指示母线的电压。
          配电箱前面有门,门打开后配电箱内全部设备敞露、便于检修维护。本配电箱用用国内自行设计的型组件,具有结构紧凑,检修方便,线路方案可以灵活组
          合等特点。配电箱除装有空气断路器和熔断器作为短路保护外,还装有接触器和热继电器,箱前门可装操作按钮和指示灯。                                                     低
                                                                                                                     压
                                                                                                                     开
                                                                                                                     关
          技术参数                                                                                                       柜
                                                                                                                     系
          刀熔组合开关                                              电流互感器
                                                                                                                     列
           型号         额定电流 (A)    熔体额定电流 (A)        备注         型号             初级电流 (A)             初级电流 (A)
                                  150、200、250    装隔离刀片         LM-0.5   75、100、150、200、300、600         5
           HR3-400/34    400
                                  300、350、400     时无溶体
                                                              空气断路器
          熔断器                                                  型号          额定电流 (A)        脱扣器整定电流 (A)
           型号          熔断器             熔断体额定电流 (A)             MLM5-40/390     20         7、10、15、20、30、40
           RL1-15        15           2、4、5、6、10、15
           RL1-60       60         20、25、30、35、40、50、60        MLM1-100/300   100           15、20、25、30
           RL1-100      100         30、40、50、60、80、100                                    40、50、60、80、100
           RL1-200      200          80、100、120、150、200                                      100、120、140
           RL1-400      400       150、200、250、300、350、400      MLM1-250/300   250          170、200、225、250



          外形及尺寸(mm)













                                                                              œ  f


                                                                    ऄᑭ߶ᜈ
                                                         "ۋፆౝ߶ᜈ्ܰڎ
