GP

工频在线式系列

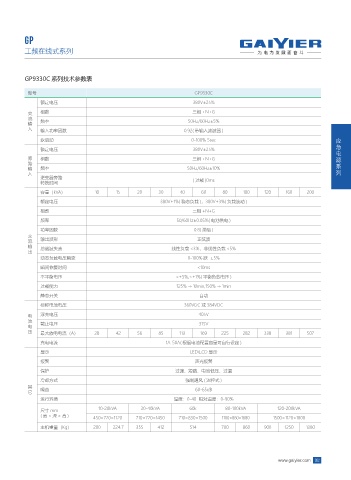

GP9330C 系列技术参数表

型号 GP9330C
额定电压 380V±25%

交 相数 三相 +N+G
流 频率 50Hz/60Hz±5%
输
入 输入功率因数 0.92( 带输入滤波器 )

软启动 0-100% 5sec 应
急
额定电压 380V±25%
电
旁 相数 三相 +N+G 源
路 系
输 频率 50Hz/60Hz±10%
入 列
逆变器旁路
转换时间 ( 过载 )0ms
容量（kVA） 10 15 20 30 40 60 80 100 120 160 200
额定电压 380V±1%( 稳态负载 )，380V±3%( 负载波动 )
相数 三相 +N+G
频率 50/60Hz±0.05%( 电池供电 )
功率因数 0.8( 滞后 )
交
流 输出波形 正弦波
输 总谐波失真 线性负载 <3%，非线性负载 <5%
出
动态负载电压瞬变 0-100% 跃 ±5%
瞬间恢复时间 <10ms
不平衡电压 <±5%,<±1%( 平衡负载电压 )
过载能力 125% → 10min,150% → 1min
静态开关 自动
标称电池电压 360VDC 或 384VDC
电 浮充电压 405V
池 截止电压 315V
电
压 最大放电电流（A） 28 42 56 85 113 169 225 282 338 381 507
充电电流 1A-50A( 根据电池配置容量可自行设定 )
显示 LED\LCD 显示
报警 声光报警
保护 过渡、短路、电池低压、过温
冷却方式 强制通风 ( 温控式 )
其
它 噪音 60-65dB
运行环境 温度：0-40 相对温度：0-90%

尺寸 mm 10-20kVA 30-40kVA 60k 80-100kVA 120-200kVA
(宽×深×高) 450×720×1120 710×720×1450 710×830×1500 1100×860×1680 1500×1120×1800
主机重量（Kg） 200 224.7 355 412 514 700 860 900 1250 1380

www.gaiyier.com 052
