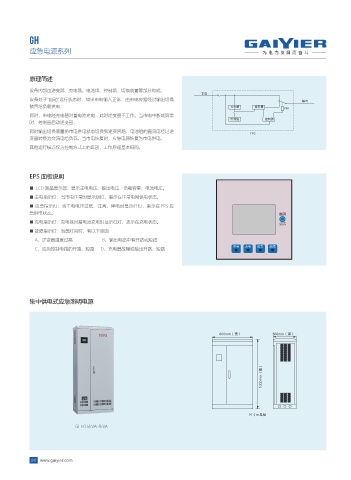

GH

应急电源系列

原理简述

设备内部由逆变器、充电器、电池组、控制器、切换装置等部分构成。
ࣉႂ f
设备处于“自动”运行状态时，如果市电输入正常，由市电旁路经过输出切换 ᣤѢ
装置给负载供电； Ќႂ٧ ᤣԪ٧ ,.
同时，市电经充电器对蓄电池充电，此时逆变器不工作。当市电中断或异常
ႂ෈ጷ ଌ҃٧
时，控制器启动逆变器，
同时输出切换装置将市电供电状态切换到逆变回路，电池组的直流电经过逆
&14
变器转换为交流电给负载。当市电恢复时，应急电源恢复为市电供电。
其他运行模式仅为控制方式上的区别，工作原理基本相同。

EPS 面板说明

■ LCD 液晶显示器：显示主电电压、输出电压、负载容量、电池电压。
■ 主电指示灯：当市电正常时显示绿灯，表示在正常电网供电状态。
■ 应急指示灯：当主电电压过低、过高、停电时显示红灯，表示在 EPS 应
急供电状态。 Ꮱࡕ
■ 充电指示灯：充电器对蓄电池充电时显示红灯，表示在充电状态。
๖ᮂ
■ 故障指示灯：当黄灯亮时，有以下原因：
A、逆变器温度过高 B、输出电路中有开路或短路
C、应急控制电路的开路、短路 D、充电器故障或输出开路，短路 ࣉႂ Ќႂ ःপ ஋ᬩ

集中供电式应急照明电源

NN὇ࠔὈ NN὇ຆὈ

NN὇ᰳὈ

ࡆࠩᇧ਒ڎ
GH-0.5kVA-1kVA
