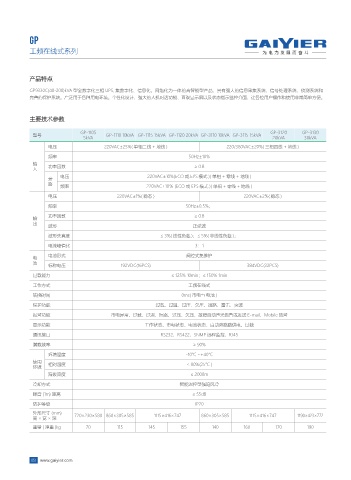

Page 60 - 中国盖伊尔智能电气有限公司

GP

工频在线式系列

产品特点

GP9330C(40-200)kVA 型全数字化三相 UPS, 集数字化、信息化、网络化为一体的高智能型产品，具有强大的信息采集系统、信号处理系统、侦测系统和
完善的保护系统。广泛用于各种用电环境。个性化设计、强大的人机对话功能、直观显示屏以及状态指示监控介面，让各位用户操作和使用非常简单方便。

主要技术参数

GP-1105 GP-3120 GP-3130
型号 GP-1110 10kVA GP-1115 15kVA GP-1120 20kVA GP-3110 10kVA GP-3115 15kVA
5kVA 20kVA 30kVA
电压 220VAC±25%( 单相二线 + 地线 ) 220/380VAC±20%( 三相四线 + 地线 )
频率 50Hz±10%
输 功率因数 ≥ 0.8
入
旁 电压 220VAC±10%(ECO 或 EPS 模式 )( 单相 + 零线 + 地线 )
路 频率 220VAC±10％ (ECO 或 EPS 模式 )( 单相 + 零线 + 地线 )

电压 220VAC±1%( 稳态 ) 220VAC±2%( 稳态 )
频率 50Hz±0.5%；
输 功率因数 ≥ 0.8
出 波形 正弦波

波形失真度 ≤ 3%( 线性负载 )；≤ 5%( 非线性负载 )；
电流峰值比 3：1

电 电池形式 阀控式免维护
池 标称电压 192VDC(16PCS) 384VDC(32PCS)
过载能力 ≤ 125% 10min；≤ 150% 1min

工作方式 工频在线式
转换时间 0ms( 市电 电池 )
←
→
保护功能 过载、过温、过压、欠压、短路、雷击、突波
报警功能 市电异常、过载、过温、短路、过压、欠压、故障自动声光告瞥或发送 E-mail、Mobile 告警
显示功能 工作状态、市电状态、电池状态、自动旁路路供电、过载
通讯接口 RS232、RS422、SNMP 远程监控、RJ45
满载效率 ≥ 90%

环境温度 -10℃ ~+40℃
使用 相对湿度 ≤ 90%(25℃ )
环境
海拔高度 ≤ 2000m
冷却方式 智能温控型强迫风冷
噪音 (1m) 距离 ≤ 55dB
防护等级 IP20
外形尺寸 (mm) 720×230×580 860×305×585 1115×416×747 860×305×585 1115×416×747 1190×423×772
高×宽×深
重量 ( 净重 )kg 70 115 145 155 140 160 170 190
